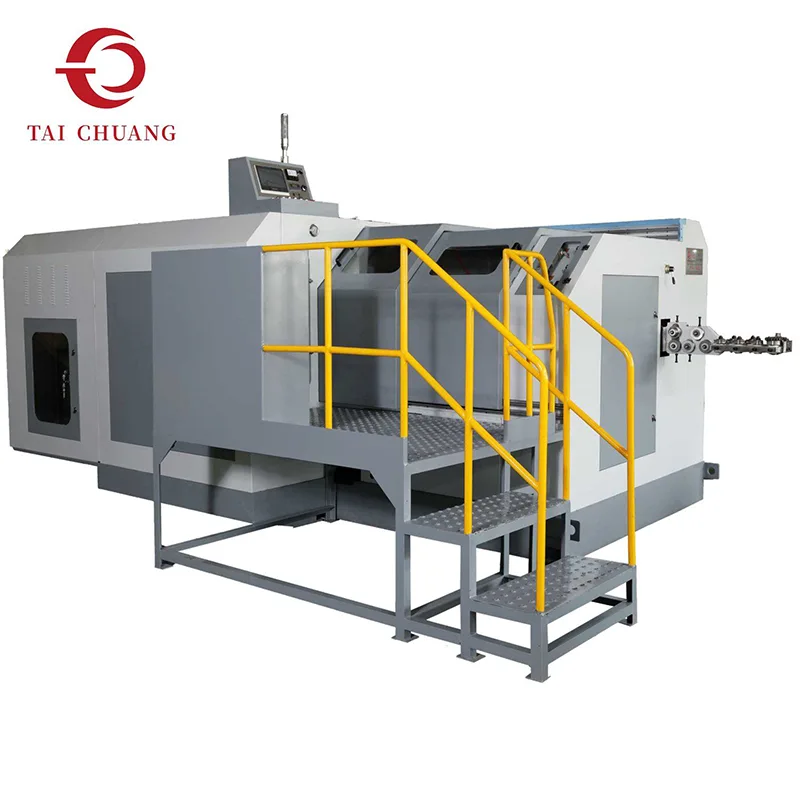

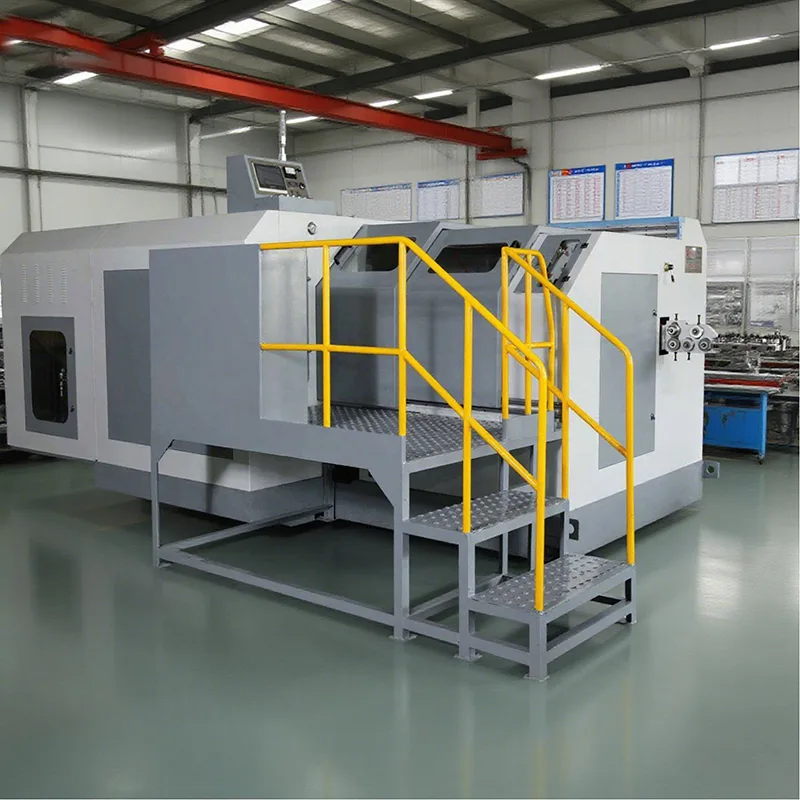

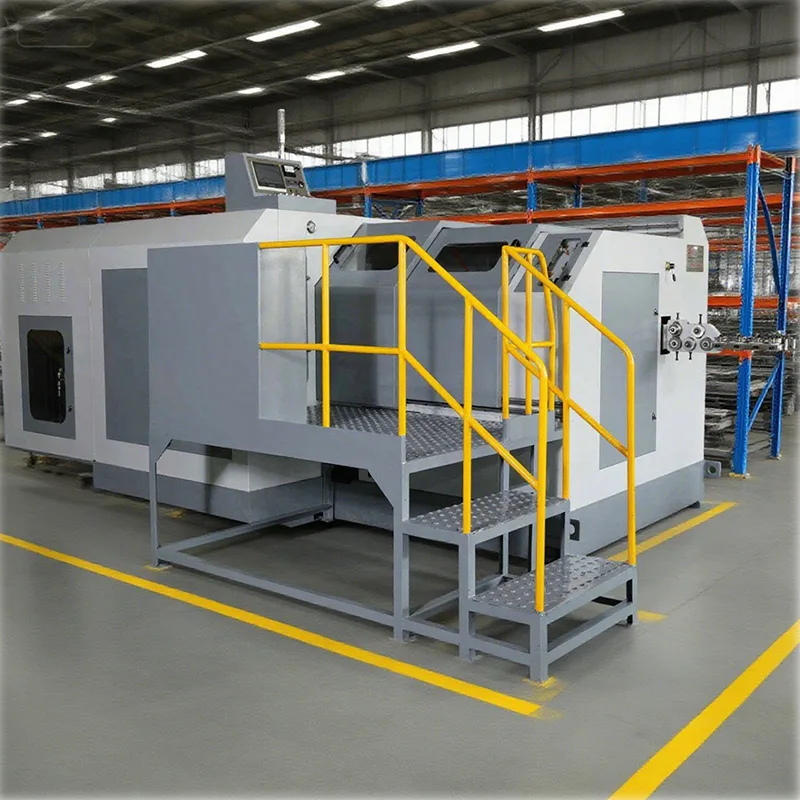

อดีตโบลต์ 4 สถานี

ในฐานะที่เป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์เครื่องมุ่งหน้าแบบเย็น โบลต์ 4 สถานีที่เดิมจัดหาโดย TAICHUANG จะขยายความสามารถในการขึ้นรูปผ่านระยะการมุ่งหน้าเพิ่มเติม กระบวนการสี่ขั้นตอนช่วยให้สามารถกระจายวัสดุได้อย่างค่อยเป็นค่อยไปและปรับรูปร่างส่วนหัวให้ละเอียดขึ้น ทำให้การกำหนดค่านี้เหมาะสำหรับการออกแบบตัวยึดที่ต้องการการควบคุมมิติที่ใกล้ชิดยิ่งขึ้นและมีความยืดหยุ่นในการขึ้นรูปมากขึ้น เลือกเราเป็นซัพพลายเออร์ของคุณและรับใบเสนอราคาโรงงานวันนี้!

ส่งคำถาม

รายละเอียดสินค้า

อดีตโบลต์ 4 สถานีช่วยเพิ่มกระบวนการขึ้นรูปโดยการกระจายการเสียรูปไปทั่วสถานีเพิ่มเติม ช่วยให้วัสดุไหลช้าลงในระหว่างการมุ่งหน้าไป ลดความเข้มข้นของความเค้น และปรับปรุงรูปร่างที่สม่ำเสมอสำหรับการออกแบบโบลต์ที่มีความต้องการมากขึ้น

ภายในการใช้งานเครื่องขึ้นรูปเย็น สถานีพิเศษจะให้อิสระมากขึ้นในการจัดวางเครื่องมือและลอจิกการขึ้นรูป รองรับหัวโบลท์ที่มีแหวนรอง หน้าแปลน หรือรูปทรงพิเศษซึ่งทำได้ยากภายในกระบวนการสามขั้นตอน ด้วยการควบคุมการเสียรูปทีละขั้นตอน ฟอร์แมตโบลต์ 4 สถานีจะช่วยปรับปรุงความสมมาตรและคุณภาพพื้นผิว

TAICHUANG นำเสนอตัวเลือกเดิมของสลักเกลียวนี้สำหรับผู้ซื้อที่ต้องการความเข้ากันได้ของการออกแบบตัวยึดที่กว้างขึ้น และกำลังมองหาการสร้างความสมดุลระหว่างความซับซ้อนในการขึ้นรูปกับพฤติกรรมการผลิตที่มั่นคง

ข้อมูลจำเพาะของผลิตภัณฑ์

แบบอย่าง	หน่วย	เอสเจบีเอฟ-44แอล	เอสเจบีเอฟ-64เอส	เอสเจบีเอฟ-64แอล	เอสเจบีเอฟ-84เอส	เอสเจบีเอฟ-84แอล	เอสเจบีเอฟ-84แอล
สถานีปลอม	เลขที่	4	4	4	4	4	4
แรงปลอม	กก	15000	45000	45000	75000	80000	80000
เส้นผ่านศูนย์กลางตัดสูงสุด	มม	Φ6	Φ8	Φ10	Φ10	Φ10	Φ10
ความยาวตัดสูงสุด	มม	70	100	145	110	200	230
ช่วงความเร็ว	ชิ้น/นาที	160-250	140-250	80-150	120-220	50-130	60-120
พีเคโอ สโตรค	มม	10	15	30	26	26	30
K.O.Stroke	มม	65	85	135	90	170	215
จังหวะสไลด์หลัก	มม	100	136	210	140	270	370
มอเตอร์หลัก	กิโลวัตต์	11	15	15	22	22	22
ขนาดแม่พิมพ์ตัด	มม	Φ20*30ล	Φ30*45ล	Φ30*55ล	Φ35*50ล	Φ35*59ล	Φ35*60ล
ขนาดหมัดตาย	มม	Φ32*62ล	Φ40*90ล	Φ40*90ล	Φ45*115ลิตร	Φ45*115ลิตร	Φ45*115ลิตร
ขนาดแม่พิมพ์หลัก	มม	Φ38*75ล	Φ50*110ลิตร	Φ50*155ลิตร	Φ60*120ลิตร	Φ60*190ลิตร	Φ60*240ล
สนามตาย	มม	48	60	60	80	80	80
ขนาดเครื่อง (L"W"H)	ซม	277185118.5	350200170	380200170	420230190	560240220	650245220
การยกน้ำหนักอ้างอิง	ตัน	4.5	9	11	13.5	18	22
ขนาดสลักเกลียวปกติ	มม	2-4	3-6	3-6	5-8	5-8	5-8
ความยาวก้านของช่องว่าง	มม	10-60	10-70	25-125	15-77	25-160	70-205

แบบอย่าง	หน่วย	SJBF-104S	SJBF-104L	SJBF-134S	เอสเจบีเอฟ-134แอล	SJBF-134LL	SJBF-134UL
สถานีปลอม	เลขที่	4	4	4	4	4	4
แรงปลอม	กก	85000	85000	120000	130000	130000	155000
เส้นผ่านศูนย์กลางตัดสูงสุด	มม	Φ12	Φ12	Φ15	Φ15	Φ15	Φ18
ความยาวตัดสูงสุด	มม	135	190	145	200	305	450
ช่วงความเร็ว	ชิ้น/นาที	95-160	70-130	100-150	75-120	50-80	32-60
พีเคโอ สโตรค	มม	30	30	30	40	40	60
K.O.Stroke	มม	115	170	115	170	280	420
จังหวะสไลด์หลัก	มม	190	280	200	270	380	580
มอเตอร์หลัก	กิโลวัตต์	30	30	30	37	37	45
ขนาดแม่พิมพ์ตัด	มม	Φ45*59ล	Φ45*59ล	Φ63*69ล	Φ63*69ล	Φ55*70ล	Φ58*80ล
ขนาดหมัดตาย	มม	Φ53*115ลิตร	Φ53*115ลิตร	Φ60*130ลิตร	Φ60*130ลิตร	Φ60*229ลิตร	Φ60*229ลิตร
ขนาดแม่พิมพ์หลัก	มม	Φ75*135ลิตร	Φ75*185ลิตร	Φ86*135ลิตร	Φ86*190ลิตร	Φ86*305ลิตร	Φ86*4540ลิตร
สนามตาย	มม	94	94	98	110	110	110
ขนาดเครื่อง (L"W"H)	ซม	450260210	520260230	460270200	530280230	710310260	800350300
การยกน้ำหนักอ้างอิง	ตัน	17	21	22	26	38	50
ขนาดสลักเกลียวปกติ	มม	6-10	6-10	8-12.7	8-14	8-14	8-14
ความยาวก้านของช่องว่าง	มม	15-110	20-160	20-110	25-160	60-270	120-400

แบบอย่าง	หน่วย	เอสเจบีเอฟ-164เอส	SJBF-164LL	SJBF-164UL	SJBF-204L	SJBF-204LL	SJBF-254SL
สถานีปลอม	เลขที่	4	4	4	4	4	4
แรงปลอม	กก	220000	220000	230000	380000	380000	450000
เส้นผ่านศูนย์กลางตัดสูงสุด	มม	Φ18	Φ20	Φ23	Φ23	Φ23	Φ30
ความยาวตัดสูงสุด	มม	200	350	510	240	360	260
ช่วงความเร็ว	ชิ้น/นาที	70-110	40-70	35-50	50-80	40-65	40-70
พีเคโอ สโตรค	มม	45	45	60	50	50	40
K.O.Stroke	มม	170	320	510	220	320	210
จังหวะสไลด์หลัก	มม	260	490	670	346	496	330
มอเตอร์หลัก	กิโลวัตต์	55	55	75	75	75	110
ขนาดแม่พิมพ์ตัด	มม	Φ60*90ล	Φ64*100ลิตร	Φ74*120ลิตร	Φ75*120ลิตร	Φ75*120ลิตร	Φ80*130ลิตร
ขนาดหมัดตาย	มม	Φ75*185ลิตร	Φ75*185ลิตร	Φ75*250ลิตร	Φ90*215ลิตร	Φ90*215ลิตร	Φ120*270ลิตร
ขนาดแม่พิมพ์หลัก	มม	Φ100*190ลิตร	Φ100*345ลิตร	Φ100*510ลิตร	Φ125*240ลิตร	Φ125*345ลิตร	Φ140*250ลิตร
สนามตาย	มม	120	120	120	140	140	160
ขนาดเครื่อง (L"W"H)	ซม	650310260	870320300	1,000320340	760320300	870320320	830430330
การยกน้ำหนักอ้างอิง	ตัน	43	60	80	62	75	105
ขนาดสลักเกลียวปกติ	มม	10-16	10-16	12-20	12-20	12-20	14-27
ความยาวก้านของช่องว่าง	มม	20-160	70-310	150-490	25-210	70-310	35-210

แบบอย่าง	หน่วย	SJBF-254L	SJBF-254LL	SJBF-304L	SJBF-304LL	SJBF-384LL
สถานีปลอม	เลขที่	4	4	4	4	4
แรงปลอม	กก	450000	450000	600000	600000	900000
เส้นผ่านศูนย์กลางตัดสูงสุด	มม	Φ30	Φ30	Φ38	Φ38	Φ42
ความยาวตัดสูงสุด	มม	320	380	400/430	450	500
ช่วงความเร็ว	ชิ้น/นาที	35-65	35-60	30-50	25-45	25-40
พีเคโอ สโตรค	มม	45	45	50	60	60
K.O.Stroke	มม	280	315	330/380	420	442
จังหวะสไลด์หลัก	มม	420	510	520/540	620	656
มอเตอร์หลัก	กิโลวัตต์	110	110	132	132	200
ขนาดแม่พิมพ์ตัด	มม	Φ99*150ลิตร	Φ99*150ลิตร	Φ118*180ลิตร	Φ118*180ลิตร	Φ120*180ลิตร
ขนาดหมัดตาย	มม	Φ120*270ลิตร	Φ120*270ลิตร	Φ140*270ลิตร	Φ140*300ลิตร	Φ150*300ลิตร
ขนาดแม่พิมพ์หลัก	มม	Φ148*300ลิตร	Φ148*345ลิตร	Φ185*355L/Φ185/380L	Φ185*460ลิตร	Φ215*480ลิตร
สนามตาย	มม	160	160	200	200	235
ขนาดเครื่อง (L"W"H)	ซม	910420350	980420350	1,000470460	1100490400	1200500410
การยกน้ำหนักอ้างอิง	ตัน	120	125	170	200	220
ขนาดสลักเกลียวปกติ	มม	14-27	14-27	24-30	24-30	24-42
ความยาวก้านของช่องว่าง	มม	60-260	70-310	60-320/80-350	70-400	150-420

การสร้างข้อได้เปรียบ

ขั้นตอนการขึ้นรูปเพิ่มเติมสำหรับการออกแบบหัวที่ซับซ้อน

ปรับปรุงการควบคุมความสมมาตรและขนาดของศีรษะ

เพิ่มความยืดหยุ่นของเครื่องมือ

ความเข้ากันได้ของการออกแบบตัวยึดที่กว้างขึ้น

ฟิลด์แอปพลิเคชัน

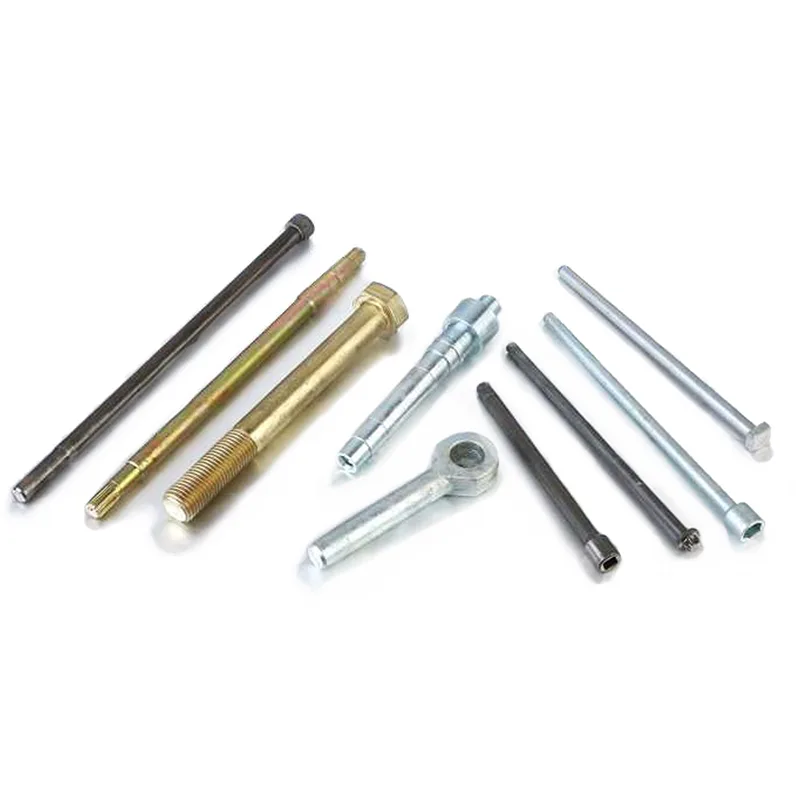

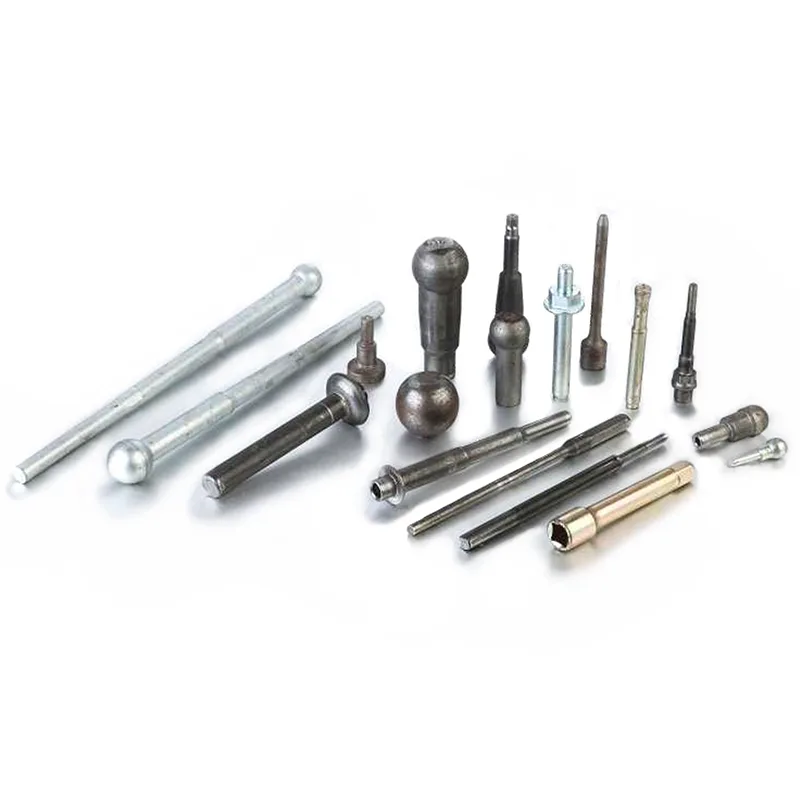

ตัวยึดยานยนต์

สลักเกลียวโครงสร้าง

ตัวยึดเครื่องจักรและอุปกรณ์

การออกแบบสลักเกลียวที่กำหนดเอง

คำถามที่พบบ่อย

คำถามที่ 1: โบลต์แบบ 4 สถานีแตกต่างจากรุ่น 3 สถานีอย่างไร

สถานีเพิ่มเติมช่วยให้สามารถขึ้นรูปได้ทีละน้อยและรองรับรูปทรงโบลต์ที่ซับซ้อนมากขึ้น

Q2: เหมาะสำหรับตัวยึดที่มีความแม่นยำหรือไม่?

ใช่ มักถูกเลือกสำหรับการใช้งานที่ต้องการความสม่ำเสมอของมิติที่ดีกว่า
