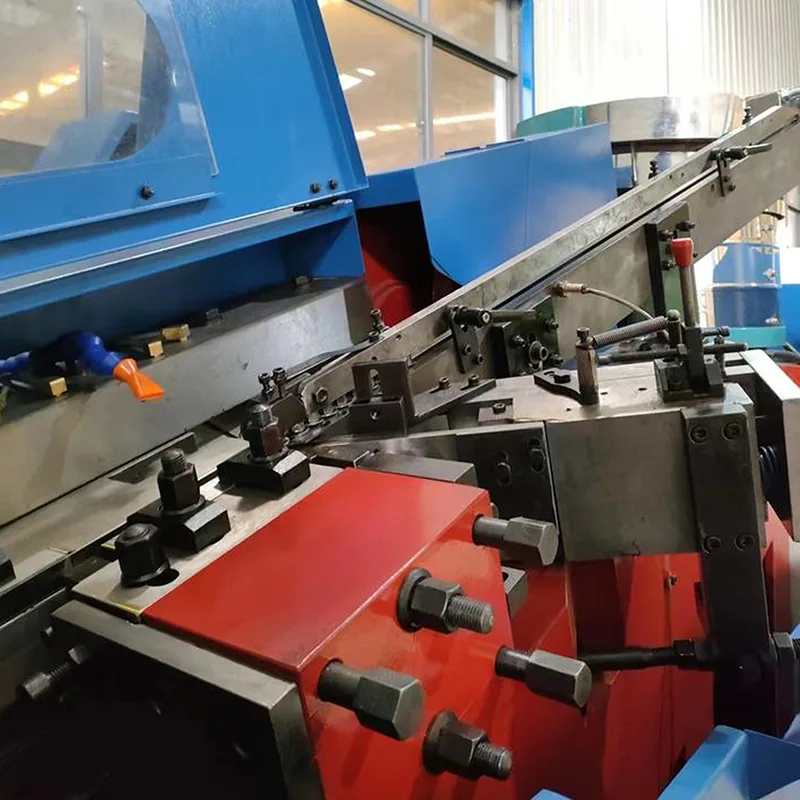

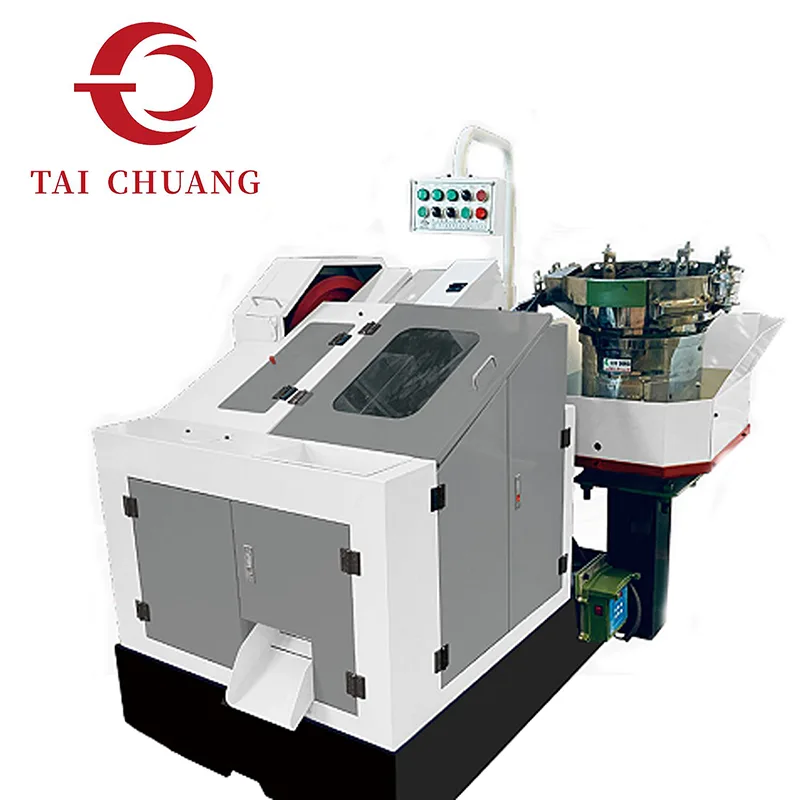

เครื่องรีดเกลียวแบบป้อนแบบสั่นพร้อมกล่องเกียร์เป็นหนึ่งในผลิตภัณฑ์ของโรงงาน TAICHUANG ใช้เครื่องป้อนแบบสั่นสะเทือนเพื่อนำชิ้นงานเข้าสู่โซนกลิ้งในลำดับที่ต่อเนื่องและเป็นระเบียบ การขึ้นรูปเกลียวเสร็จสิ้นโดยการรีดเย็น โดยที่แม่พิมพ์ที่มีการจัดตำแหน่งอย่างแม่นยำจะสร้างโปรไฟล์ของเกลียวโดยไม่ต้องตัดวัสดุ
ระบบส่งกำลังจะถูกส่งผ่านกล่องเกียร์แบบปิดสนิท การออกแบบนี้ช่วยแยกส่วนประกอบไดรฟ์ภายในจากการรบกวนจากภายนอก ในขณะเดียวกันก็รองรับการถ่ายโอนแรงบิดที่ราบรื่นระหว่างการทำงาน จังหวะการป้อนและการหมุนจะประสานกันตามข้อกำหนดของตัวยึดที่ได้รับการยืนยัน เพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับการออกแบบเกลียวทั่วไปได้
|
แบบอย่าง |
Max.Blank เส้นผ่านศูนย์กลาง/มม |
ความยาวสูงสุดที่ว่าง/มม |
แม่พิมพ์เคลื่อนที่อยู่กับที่ ความยาว/มม |
ความจุ/ชิ้น/นาที |
กำลังมอเตอร์หลัก/กิโลวัตต์ |
ปริมาตร(L*W*H)/ม |
น้ำหนัก/กก |
|
|
CR5-55Z |
Φ6 |
55 |
105*25*55 |
90*25*55 |
150-180 |
ระดับ 4-4kw |
1.80*1.42*1.60 |
1150 |
|
CR6-70Z |
Φ8 |
70 |
125*25*70 |
110*25*70 |
140-160 |
ระดับ 4-5.5kw |
2.00*1.65*1.65 |
1400 |
|
CR8-80Z |
Φ8 |
80 |
127*30*80 |
108*30*80 |
120-170 |
ระดับ 4-5.5kw |
2.60*1.68*2.10 |
2250 |
|
CR10-100Z |
Φ10 |
100 |
170*30*100 |
150*30*100 |
90-120 |
ระดับ 6-11kw |
2.62*1.72*2.20 |
2800 |
|
CR12-120Z |
Φ12 |
120 |
210*40*120 |
190*40*120 |
80-100 |
ระดับ 6-18.5kw |
2.67*1.93*1.60 |
4200 |
|
CR12-200Z |
Φ12 |
200 |
210*40*200 |
190*40*200 |
80-100 |
ระดับ 6-18.5kw |
2.90*1.95*2.50 |
4500 |
|
CR16-150Z |
Φ16 |
150 |
260*40*150 |
230*40*150 |
70 |
ระดับ 6-22kw |
3.50*1.95*2.20 |
6700 |
|
CR16-200Z |
Φ16 |
200 |
260*40*200 |
230*40*200 |
50 |
ระดับ 6-30kw |
3.50*1.95*2.20 |
6900 |
เมื่อเปรียบเทียบกับการออกแบบระบบเกียร์แบบเปิด โครงสร้างกล่องเกียร์เน้นการปกป้องและความสม่ำเสมอ เครื่องรีดเกลียวนี้มักถูกเลือกสำหรับการใช้งานที่จัดลำดับความสำคัญของตารางการผลิตที่ยาวนานและพฤติกรรมการทำงานที่คาดการณ์ได้
ระบบขับเคลื่อนแบบปิดรองรับการเคลื่อนไหวที่มั่นคงและช่วยรักษาประสิทธิภาพการหมุนที่สม่ำเสมอเมื่อเวลาผ่านไป จากมุมมองของผู้ซื้อ การกำหนดค่านี้นำเสนอการผสมผสานที่สมดุลระหว่างความน่าเชื่อถือในการปฏิบัติงาน โครงสร้างที่เป็นระเบียบ และความง่ายในการรวมเข้ากับสายการผลิตที่มีอยู่

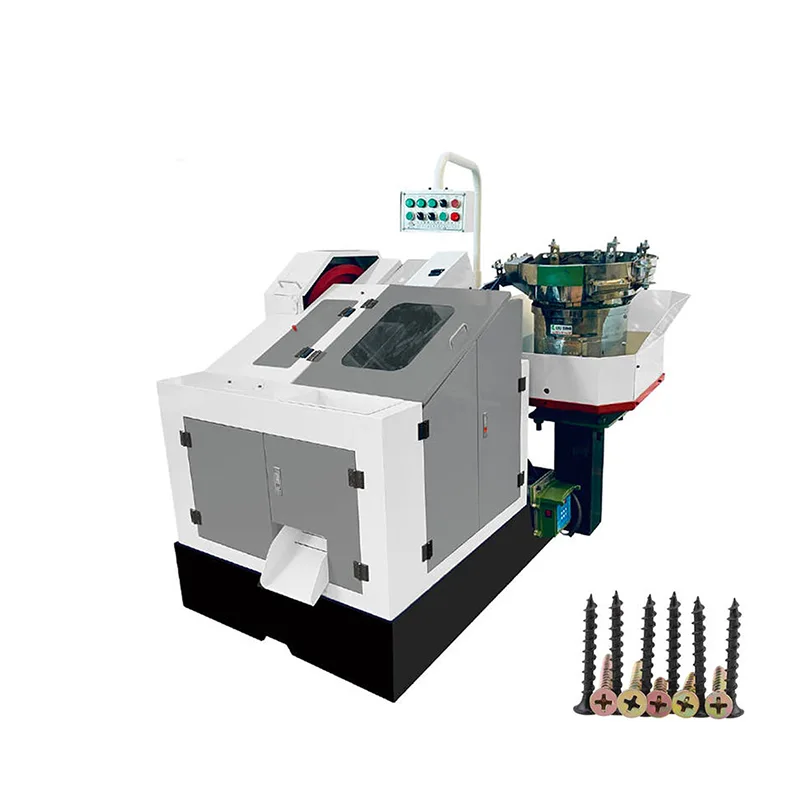

เครื่องรีดเกลียวแบบป้อนแบบสั่นพร้อมกล่องเกียร์นี้ถูกนำไปใช้อย่างกว้างขวางในการผลิตสลักเกลียว สกรู สตัด และตัวยึดเกลียวอื่นๆ ที่ใช้ในชิ้นส่วนยานยนต์ อุปกรณ์ก่อสร้าง อุปกรณ์เครื่องจักรกล และผลิตภัณฑ์อุตสาหกรรมทั่วไป ความเหมาะสมในการใช้งานจริงได้รับการยืนยันผ่านการทบทวนแบบร่าง การประเมินวัสดุ และการอภิปรายกระบวนการในระหว่างขั้นตอนการจัดหา
Q1: เครื่องรีดเกลียวแบบกล่องเกียร์มีประโยชน์อย่างไร?
โครงสร้างกล่องเกียร์แบบปิดรองรับการส่งกำลังที่ได้รับการป้องกัน และช่วยให้พฤติกรรมการหมุนมีเสถียรภาพและสม่ำเสมอ
คำถามที่ 2: เครื่องป้อนแบบสั่นรองรับการทำงานอย่างไร

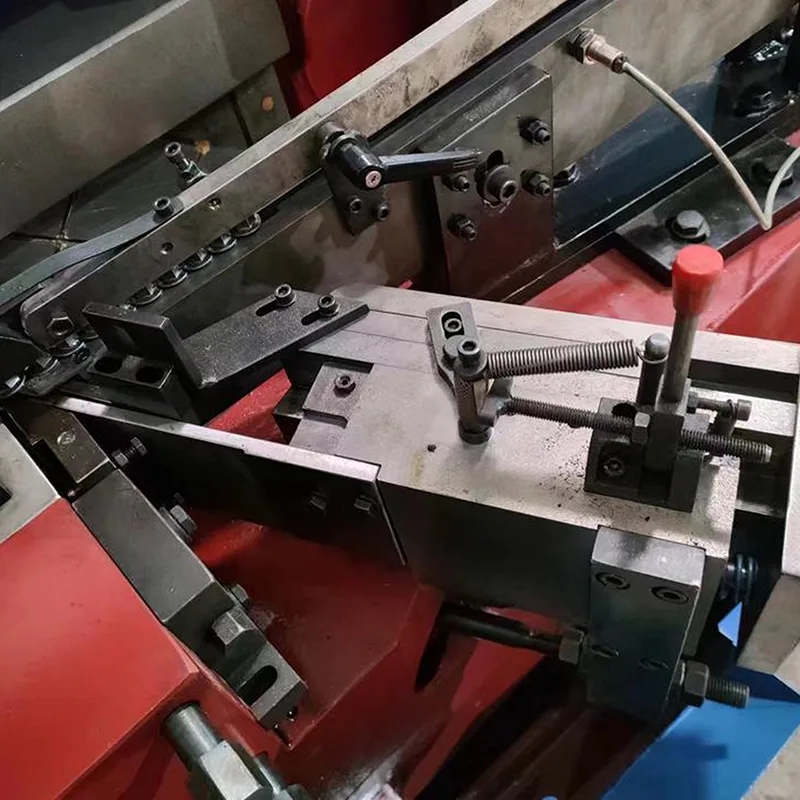

เครื่องป้อนแบบสั่นช่วยส่งชิ้นงานตามลำดับ ช่วยให้ป้อนเข้าบริเวณกลิ้งได้อย่างราบรื่น
คำถามที่ 3: สามารถจัดเตรียมเอกสารรับรองสำหรับอุปกรณ์นี้ได้หรือไม่
ใช่. ขั้นตอนการตรวจสอบที่เกี่ยวข้องกับ ISO และการอ้างอิงความสอดคล้อง CE สามารถจัดเตรียมไว้เป็นส่วนหนึ่งของการสนับสนุนเอกสารมาตรฐาน
