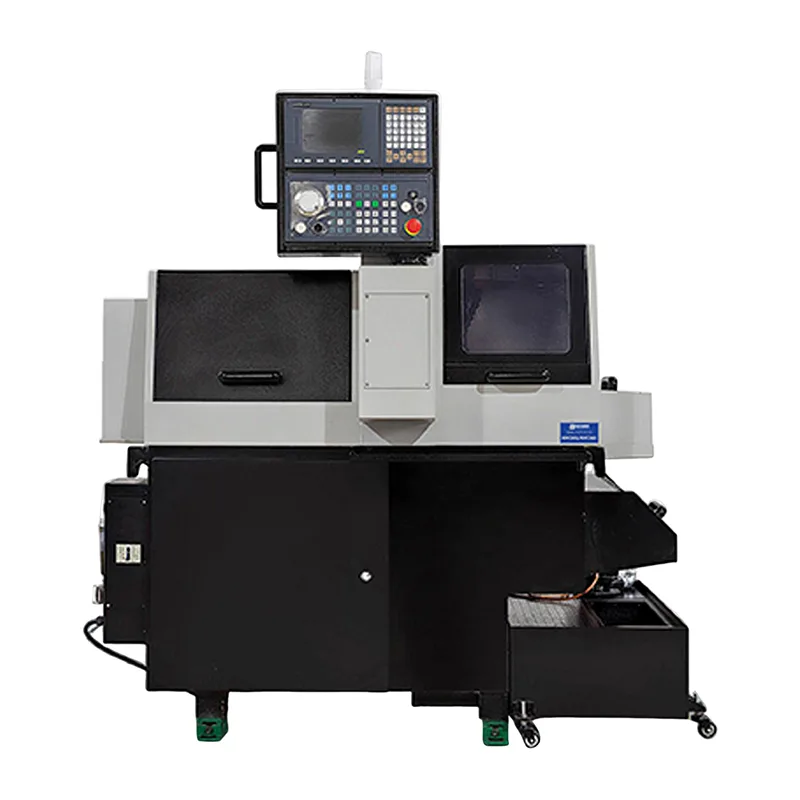

การกลึงชิ้นงานที่มีเส้นผ่านศูนย์กลางขนาดเล็กอย่างแม่นยำต้องอาศัยการรองรับวัสดุที่มั่นคงและการวางตำแหน่งเครื่องมือที่แม่นยำ เครื่องกลึงแบบสวิส 3 แกน ได้รับการออกแบบมาเพื่อมอบโซลูชันที่ใช้งานได้จริงและมีประสิทธิภาพสำหรับผู้ผลิตที่ผลิตชิ้นส่วนทรงกระบอกที่มีความแม่นยำในสภาพแวดล้อมการผลิตที่ต่อเนื่อง
แตกต่างจากระบบการตัดเฉือนแบบหลายแกนที่ซับซ้อนกว่า การกำหนดค่านี้มุ่งเน้นไปที่การกลึงที่จำเป็นซึ่งสนับสนุนโดยเทคโนโลยีหัวจับเลื่อนแบบสวิส ระบบไกด์บุชชิ่งช่วยให้ชิ้นงานได้รับการรองรับอย่างแน่นหนาใกล้กับพื้นที่การตัด ลดการสั่นสะเทือน และช่วยรักษาเสถียรภาพของการตัดเฉือน แม้ว่าจะประมวลผลส่วนประกอบเรียวยาวก็ตาม
โครงสร้างควบคุมสามแกนให้การประสานงานการเคลื่อนที่ที่เชื่อถือได้สำหรับการกลึงมาตรฐาน รวมถึงการกลึงปาด การกลึงภายนอก การกลึงร่อง การเจาะ และการกลึงเกลียวพื้นฐาน การออกแบบนี้ช่วยให้ผู้ผลิตได้รับคุณภาพการตัดเฉือนที่สม่ำเสมอ ในขณะที่ยังคงรักษาโครงสร้างเครื่องจักรที่ค่อนข้างตรงไปตรงมา ซึ่งง่ายต่อการใช้งานและบำรุงรักษา
เนื่องจากการผสมผสานระหว่างความแม่นยำและความเรียบง่ายที่สมดุล เครื่องกลึงแบบ Swiss Type 3 แกนจึงมักถูกเลือกโดยผู้ผลิตที่ให้ความสำคัญกับเอาท์พุตที่มั่นคงและผลลัพธ์ของการตัดเฉือนที่คาดการณ์ได้เหนือข้อกำหนดการตัดเฉือนแบบหลายแกนที่ซับซ้อน
TAICHUANG เป็นผู้จัดหาโซลูชันเครื่องกลึงประเภทสวิสเพื่อรองรับการผลิตส่วนประกอบที่มีความแม่นยำขนาดเล็กอย่างมีประสิทธิภาพในภาคอุตสาหกรรมที่หลากหลาย
| รายการ | อาร์พีซี-263 | อาร์พีซี-263เอ | อาร์พีซี-263บี | |
| การเดินทางและเส้นผ่านศูนย์กลางรู | ความเร็วในการทำงานสูงสุดของแกนหลัก/สปินเดิลย่อย(รอบต่อนาที) | 8000/* | 8000/* | 8000/* |
| เส้นผ่านศูนย์กลางการหมุนสูงสุดของสปินเดิลหลัก/สปินเดิลรอง(มม.) | Φ20/* | Φ20/* | Φ20/* | |
| หมายเลขกองขั้นต่ำ | การจัดทำดัชนีอย่างต่อเนื่อง | การจัดทำดัชนีอย่างต่อเนื่อง | การจัดทำดัชนีอย่างต่อเนื่อง | |
| เส้นผ่านศูนย์กลางรู สปินเดิล หลัก / ย่อย(มิลลิเมตร) | Φ22/* | Φ22/* | Φ22/* | |
| แกนหลัก | ข้อมูลจำเพาะและปริมาณของเครื่องมือกลึง OD | |||
| จำนวนเครื่องมือกลึง OD(ชิ้น) | 5 เครื่องมือกลึง | 5 เครื่องมือกลึง | 12 เครื่องมือกลึง | |
| เครื่องมือกลึง OD ขนาดฉลาม(มิลลิเมตร) | 12×12 | 12×12 | 12×12 | |
| ปริมาณ เครื่องมือ ยึดอยู่กับที่ ปลายหน้า(ชิ้น) | รูกลม 4 × Φ20 (ER11) | รูกลม 2 × Φ20 (ER11) | / | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ9 | Φ9 | / | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | ม8 | ม8 | / | |
| ปริมาณเครื่องมือขับเคลื่อนด้วยกำลัง End Face(ชิ้น) | / | ER11×3 | / | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | / | Φ5 | / | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | / | ม4 | / | |
| ความเร็วสูงสุด(รอบต่อนาที) | / | 5000 | / | |
| ปริมาณเครื่องมือที่ขับเคลื่อนด้วยกำลังครอส (สด) (ชิ้น) | ER11×2 เพิ่ม ER16×2 | ER11×2 เพิ่ม ER16×2 | / | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ9 | Φ9 | / | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | ม8 | ม8 | / | |
| ความเร็วสูงสุด(รอบต่อนาที) | 5000 | 5000 | / | |
| เส้นผ่านศูนย์กลางการกัดใบเลื่อยสูงสุด (หน้าตัด)(มม.) | Φ32/Φ68 | Φ32/Φ68 | / | |
| โหมดบูชไกด์/โหมดบูชแบบไม่มีไกด์ | ||||
| สปินเดิลย่อย | ปริมาณเครื่องมือขับเคลื่อนด้วยกำลัง End Face(ชิ้น) | / | / | / |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | / | / | / | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | / | / | / | |
| ปริมาณเครื่องมือขับเคลื่อนด้วยกำลัง End Face(ชิ้น) | / | / | / | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | / | / | / | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | / | / | / | |
| ความเร็วสูงสุด(รอบต่อนาที) | / | / | / | |
| ปริมาณเครื่องมือที่ขับเคลื่อนด้วยกำลังครอส (สด) (ชิ้น) | / | / | / | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | / | / | / | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | / | / | / | |
| ความเร็วสูงสุด(รอบต่อนาที) | / | / | / | |
| พารามิเตอร์อื่นๆ | พารามิเตอร์อื่นๆ | |||
| มอเตอร์หลัก / สปินเดิลย่อย (กิโลวัตต์) | 2.2/* | 2.2/* | 2.2/* | |
| มอเตอร์เครื่องมือขับเคลื่อนด้วยแกนหลักข้ามแกนหลัก (กิโลวัตต์) | 1 | 1 | 1 | |
| มอเตอร์เครื่องมือขับเคลื่อนด้วยกำลังของแกนหมุนหลัก (กิโลวัตต์) | / | / | ||
| 0.4 | ||||
| มอเตอร์เครื่องมือขับเคลื่อนด้วยพลังงาน Sub-Spindle Cross (กิโลวัตต์) | / | / | / | |
| เซอร์โวมอเตอร์ (X1,Z1,Y1,X2,Z2)(กิโลวัตต์) | X1/Y1/Z1:1 | X1/Y1/Z1:1 | X1/Y1/Z1:1 | |
| เซอร์โวมอเตอร์ (Y2) (กิโลวัตต์) | / | / | / | |
| มอเตอร์ปั๊มหล่อลื่น (กิโลวัตต์) | 0.1 | 0.1 | 0.1 | |
| มอเตอร์ปั๊มน้ำหล่อเย็น (กิโลวัตต์) | 0.35 | 0.35 | 0.35 | |
| ความเร็วป้อนอย่างรวดเร็ว (การตั้งค่าจากโรงงาน)(ม./นาที) | X1/Y1/Z1:25 | X1/Y1/Z1:25 | X1/Y1/Z1:25 | |
| ความจุถังน้ำหล่อเย็น(L) | 130 | 130 | 130 | |
| ความจุหน่วยการหล่อลื่น(L) | 3 | 3 | 3 | |
| ความสูงตรงกลาง(มิลลิเมตร) | 1050 | 1050 | 1050 | |
| ขนาด (ยาว×กว้าง×สูง)(มม.)(ขนาดบรรจุภัณฑ์เพิ่ม 200) | 1750×1080×1800 | 1750×1080×1800 | 1750×1080×1800 | |
| น้ำหนักเครื่อง (กก.) | 1500 | 1500 | 1500 | |
| กำลังเครื่องจักร (กิโลวัตต์) | 7 | 7.5 | 6 | |

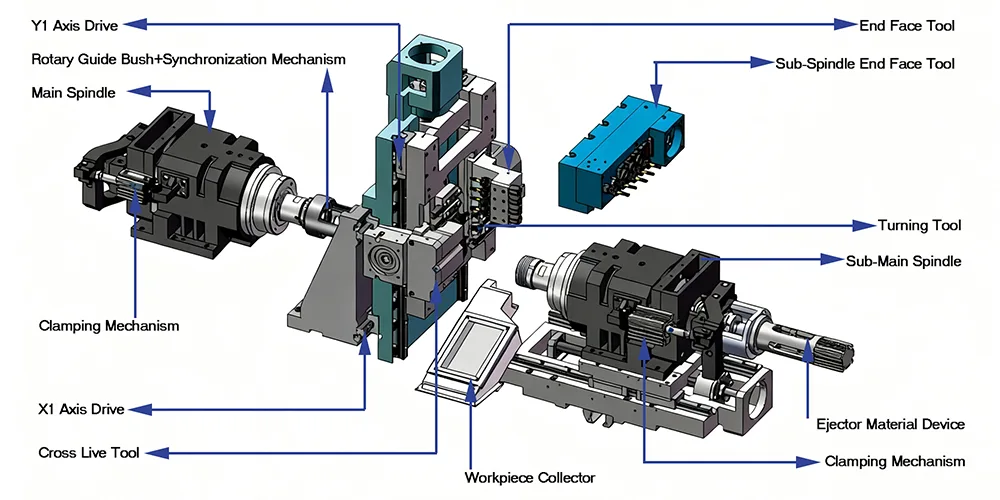

เทคโนโลยีการตัดเฉือนของสวิสใช้การออกแบบหัวจับแบบเคลื่อนที่ได้ซึ่งจะป้อนชิ้นงานผ่านบุชชิ่งระหว่างการตัด การจัดเรียงนี้ช่วยเพิ่มความแข็งแกร่งอย่างมากเมื่อตัดเฉือนชิ้นส่วนขนาดเล็กและเรียว
เครื่องจักรทำงานด้วยการเคลื่อนที่ประสานกันบนแกนควบคุมสามแกน ช่วยให้วางตำแหน่งเครื่องมือได้อย่างแม่นยำสำหรับการกลึงและการเจาะมาตรฐาน
เมื่อเปรียบเทียบกับเครื่องจักรสวิสที่มีแกนสูงกว่า โครงสร้างแบบสามแกนยังคงรักษาโครงสร้างทางกลที่เรียบง่ายกว่าและมีขนาดเล็กกว่า

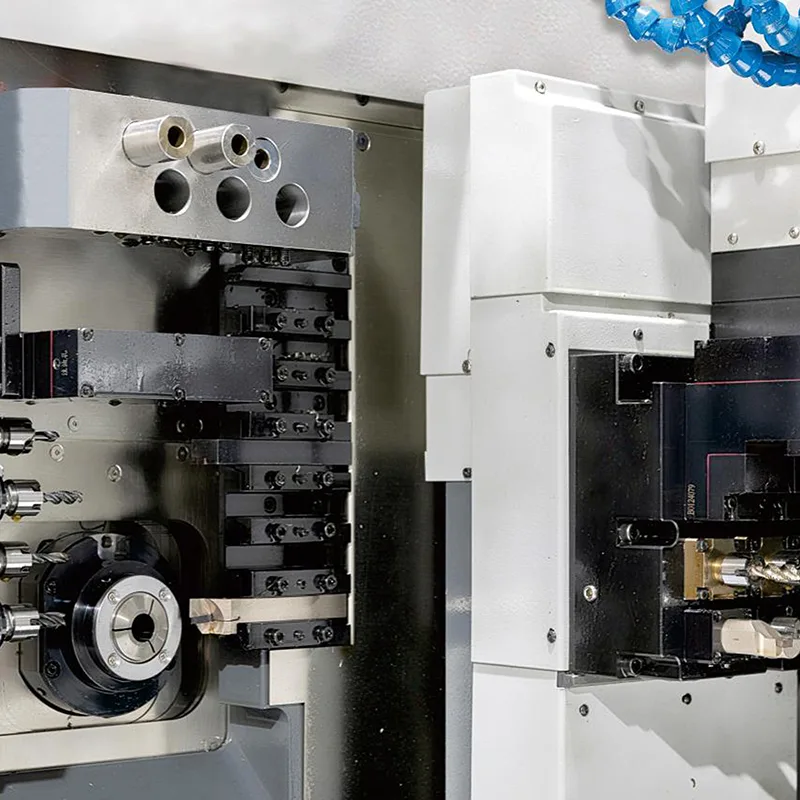

ไกด์บุชรองรับชิ้นงานใกล้กับเครื่องมือตัดมาก ช่วยรักษาสภาพการตัดและความแม่นยำของมิติที่สม่ำเสมอ
เครื่องจักรนี้ได้รับการปรับให้เหมาะสมเพื่อการตัดเฉือนชิ้นส่วนทรงกระบอกขนาดเล็กที่มีความเสถียร ซึ่งต้องการขนาดที่สม่ำเสมอ
เครื่องกลึงประเภทสวิสมีการใช้กันอย่างแพร่หลายสำหรับการผลิตที่ยาวนานเนื่องมาจากลักษณะการตัดเฉือนที่มั่นคง
การกำหนดค่าแกนที่ได้รับการปรับปรุงช่วยลดความซับซ้อนในการเขียนโปรแกรมเมื่อเปรียบเทียบกับระบบสวิสที่มีแกนสูงกว่า
สำหรับส่วนประกอบที่มีความแม่นยำมาตรฐานจำนวนมาก เครื่องกลึงแบบสวิสแบบสามแกนมีความสามารถในการตัดเฉือนที่เพียงพอในขณะที่ยังคงการลงทุนในอุปกรณ์ควบคุมไว้

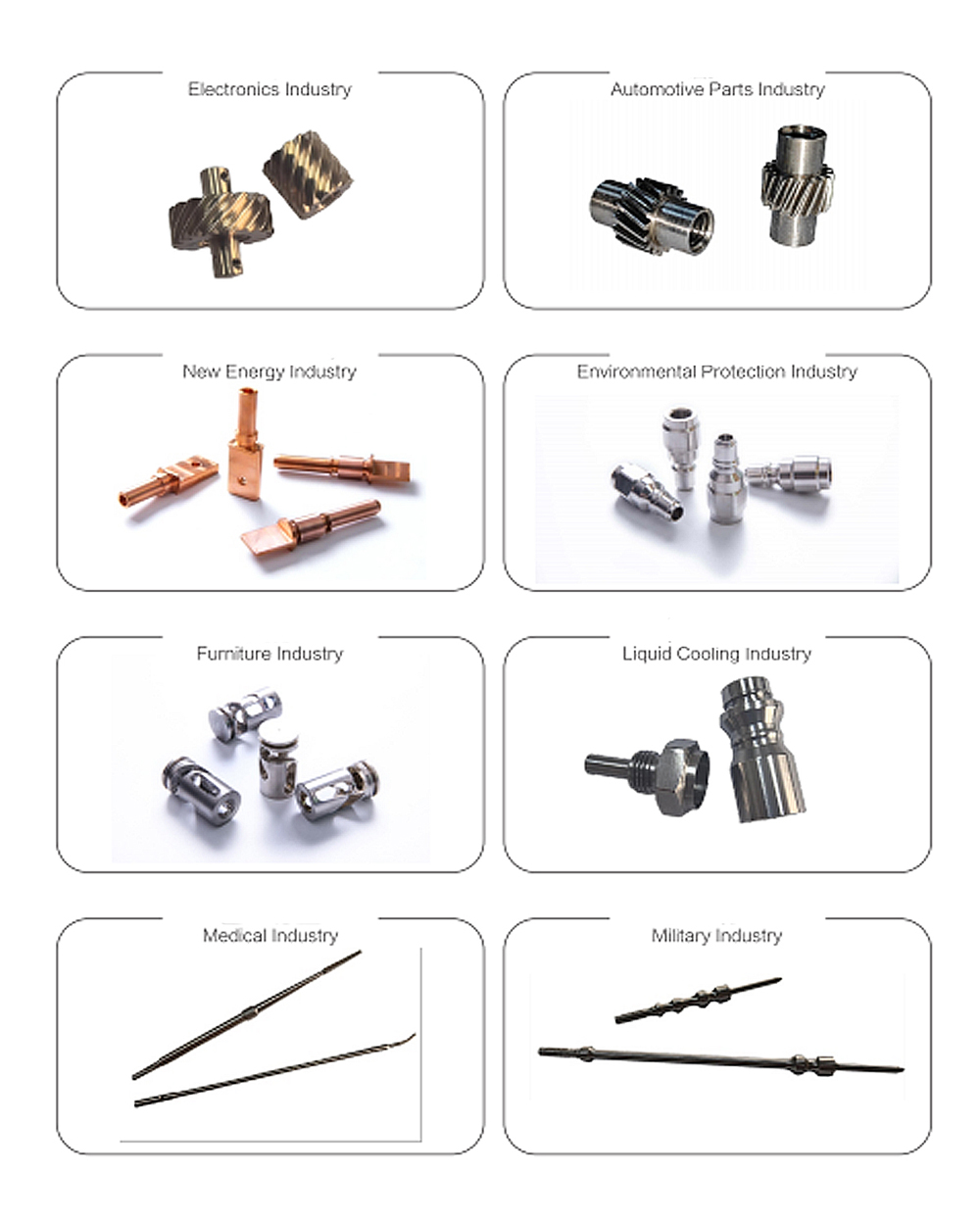

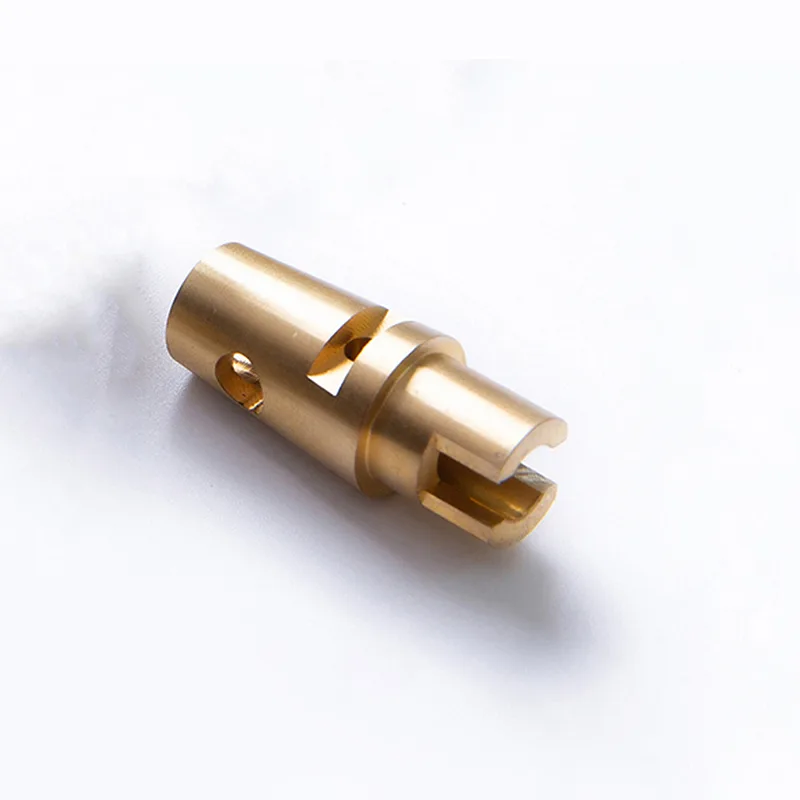

เครื่องกลึงแบบสวิส 3 แกนมักใช้สำหรับการผลิตชิ้นส่วนขนาดเล็กที่มีความแม่นยำซึ่งจำเป็นต้องทำการกลึงเป็นหลัก
ส่วนประกอบทั่วไป ได้แก่:
หมุดที่แม่นยำ
เพลาเล็ก
ชิ้นส่วนขั้วต่ออิเล็กทรอนิกส์
ตัวยึดขนาดเล็ก
ส่วนประกอบเครื่องมือวัด
อุปกรณ์การแพทย์ชิ้นส่วนขนาดเล็ก
ชิ้นส่วนเหล่านี้มักต้องการความแม่นยำในการตัดเฉือนที่มั่นคงสำหรับชุดการผลิตขนาดใหญ่
เทคโนโลยีการตัดเฉือนของสวิสมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องการการผลิตส่วนประกอบขนาดเล็กที่มีความแม่นยำสูงอย่างสม่ำเสมอ
ภาคส่วนทั่วไป ได้แก่ :
การผลิตอุปกรณ์ทางการแพทย์
อุปกรณ์อิเล็กทรอนิกส์และขั้วต่อ
ส่วนประกอบที่มีความแม่นยำของยานยนต์
เครื่องมือวัดการบินและอวกาศ
ชิ้นส่วนระบบอัตโนมัติทางอุตสาหกรรม
ผู้ผลิตในอุตสาหกรรมเหล่านี้ให้ความสำคัญกับการตัดเฉือนของสวิสเนื่องจากความสามารถในการรักษาความแม่นยำในระหว่างดำเนินการผลิตที่ยาวนาน
TAICHUANG นำเสนอโซลูชั่นอุปกรณ์อุตสาหกรรมที่ออกแบบมาเพื่อรองรับความต้องการในการผลิตที่แม่นยำ เครื่องกลึงแบบสวิส 3 แกนที่จัดหาโดย TAICHUANG ได้รับการคัดเลือกโดยผู้ผลิตที่กำลังมองหาแพลตฟอร์มการตัดเฉือนที่เชื่อถือได้สำหรับการผลิตชิ้นส่วนขนาดเล็ก
การจัดหาอุปกรณ์ระดับมืออาชีพสำหรับอุตสาหกรรมที่มีความแม่นยำ
โซลูชันการตัดเฉือนสำหรับชิ้นส่วนที่มีเส้นผ่านศูนย์กลางขนาดเล็ก
เครื่องจักรที่เหมาะสำหรับการผลิตเป็นชุดที่มั่นคง
อุปกรณ์อุตสาหกรรมที่รองรับตลาดการผลิตทั่วโลก
TAICHUANG มุ่งเน้นไปที่การสนับสนุนกระบวนการตัดเฉือนที่มีความแม่นยำที่มีประสิทธิภาพและเชื่อถือได้ผ่านโซลูชันอุปกรณ์ที่ใช้งานได้จริง
เครื่องกลึงแบบสวิส 3 แกนใช้ทำอะไรเป็นหลัก?
เครื่องกลึงแบบสวิสสามแกนใช้เป็นหลักในการกลึงชิ้นส่วนขนาดเล็กที่มีความแม่นยำซึ่งต้องการการตัดเฉือนที่มั่นคงและความแม่นยำของมิติที่สม่ำเสมอ
การตัดเฉือนแบบสวิสแตกต่างจากการกลึงแบบทั่วไปอย่างไร
การตัดเฉือนแบบสวิสใช้หัวเลื่อนแบบเลื่อนและบุชชิ่งเพื่อรองรับชิ้นงานใกล้กับเครื่องมือตัดมาก ช่วยเพิ่มความเสถียรเมื่อตัดเฉือนชิ้นส่วนเรียวยาว
เครื่องกลึงแบบสวิส 3 แกนเหมาะสำหรับชิ้นส่วนที่ซับซ้อนหรือไม่
โครงสร้างนี้เหมาะที่สุดสำหรับชิ้นส่วนที่ต้องการการกลึงเป็นหลัก ชิ้นส่วนที่ซับซ้อนมากขึ้นอาจต้องใช้แกนเพิ่มเติม
เครื่องนี้สามารถกลึงวัสดุอะไรได้บ้าง?
เครื่องกลึงประเภทสวิสสามารถแปรรูปวัสดุได้หลากหลาย รวมถึงสแตนเลส เหล็กคาร์บอน ทองเหลือง อลูมิเนียม และโลหะผสมไททาเนียม
เหตุใดผู้ผลิตจึงเลือกเครื่องกลึงประเภทสวิสสำหรับชิ้นส่วนขนาดเล็ก
เทคโนโลยีการตัดเฉือนของสวิสให้ความเสถียรและความแม่นยำเป็นเลิศเมื่อผลิตชิ้นส่วนขนาดเล็กในปริมาณมาก
