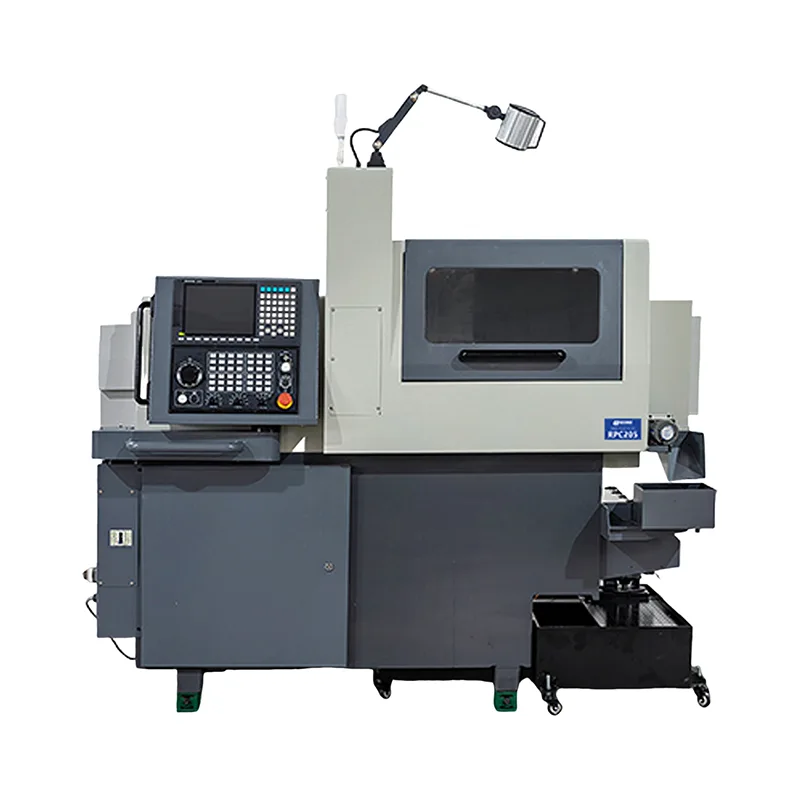

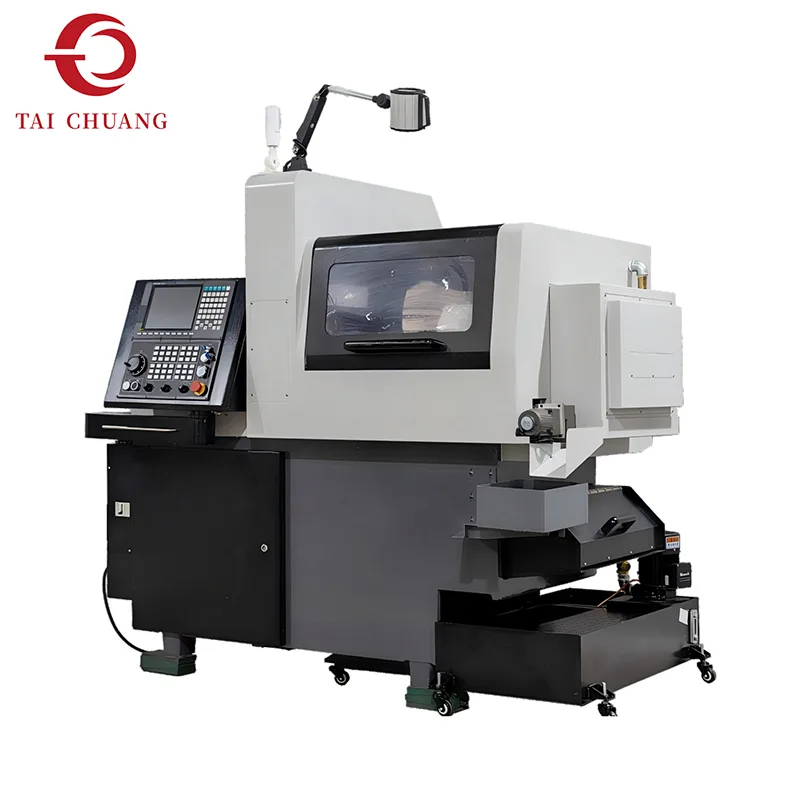

การผลิตที่มีความแม่นยำสมัยใหม่มีความต้องการเครื่องจักรที่สามารถดำเนินการตัดเฉือนได้หลายครั้งมากขึ้นโดยไม่ต้องเปลี่ยนตำแหน่งชิ้นงานซ้ำ เครื่องกลึงประเภทสวิส 6 แกนตอบสนองความต้องการนี้โดยการผสานรวมการควบคุมการเคลื่อนไหวขั้นสูงเข้ากับความเสถียรทางโครงสร้างของเทคโนโลยีการตัดเฉือนประเภทสวิส

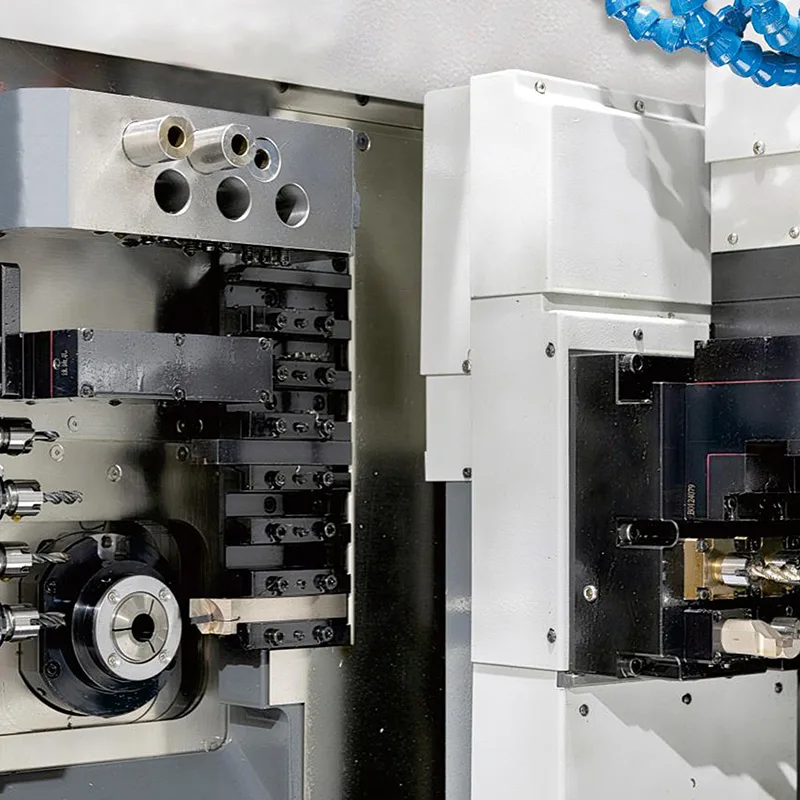

เครื่องใช้การออกแบบส่วนหัวแบบเลื่อนได้รวมกับส่วนรองรับบุชชิ่ง ทำให้ชิ้นงานคงตัวได้อย่างมั่นคงในระหว่างการตัด การกำหนดค่านี้มีประสิทธิภาพโดยเฉพาะอย่างยิ่งเมื่อตัดเฉือนชิ้นส่วนที่ยาวและเรียวซึ่งโดยปกติจะมีแนวโน้มที่จะเกิดการสั่นสะเทือนหรือการโค้งงอในระบบกลึงแบบทั่วไป
เมื่อเปรียบเทียบกับเครื่องจักรสวิสแกนล่าง โครงสร้างแบบหกแกนช่วยเพิ่มความยืดหยุ่นในการตัดเฉือน การควบคุมการเคลื่อนไหวเพิ่มเติมช่วยให้สามารถดำเนินการพร้อมกันได้ เช่น การเจาะข้าม การกัดร่อง การกลึงรูปร่าง และการขึ้นรูปเกลียวตามลำดับที่ประสานกัน ความสามารถที่เพิ่มขึ้นนี้ช่วยลดเวลาวงจรลงอย่างมากในขณะที่ปรับปรุงประสิทธิภาพการผลิตโดยรวม
TAICHUANG เป็นผู้จัดหาเครื่องกลึงประเภทสวิสนี้ให้กับผู้ผลิตที่กำลังมองหาระบบการตัดเฉือนแบบครบวงจรที่สามารถรองรับการผลิตชิ้นส่วนที่มีความแม่นยำสูง
| รายการ | อาร์พีซี-126 | อาร์พีซี-126เอ | อาร์พีซี-126B | |
| การเดินทางและเส้นผ่านศูนย์กลางรู | ความเร็วในการทำงานสูงสุดของแกนหลัก/สปินเดิลย่อย(รอบต่อนาที) | 8000/8000 | 8000/8000 | 8000/8000 |
| เส้นผ่านศูนย์กลางการหมุนสูงสุดของสปินเดิลหลัก/สปินเดิลรอง(มม.) | Φ12/Φ12 | Φ12/Φ12 | Φ12/Φ12 | |
| หมายเลขกองขั้นต่ำ | การจัดทำดัชนีอย่างต่อเนื่อง | การจัดทำดัชนีอย่างต่อเนื่อง | การจัดทำดัชนีอย่างต่อเนื่อง | |
| เส้นผ่านศูนย์กลางรู สปินเดิล หลัก / ย่อย(มิลลิเมตร) | Φ13/Φ13 | Φ13/Φ13 | Φ13/Φ13 | |
| แกนหลัก | ข้อมูลจำเพาะและปริมาณของเครื่องมือกลึง OD | |||
| จำนวนเครื่องมือกลึง OD(ชิ้น) | 5 เครื่องมือกลึง | 5 เครื่องมือกลึง | 12 เครื่องมือกลึง | |
| เครื่องมือกลึง OD ขนาดฉลาม(มิลลิเมตร) | 12×12 | 12×12 | 12×12 | |
| ปริมาณ เครื่องมือ ยึดอยู่กับที่ ปลายหน้า(ชิ้น) | รูกลม 4 × Φ20 (ER11) | รูกลม 2 × Φ20 (ER11) | / | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ9 | Φ9 | / | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | ม8 | ม8 | / | |
| ปริมาณเครื่องมือขับเคลื่อนด้วยกำลัง End Face(ชิ้น) | / | ER11×3 | / | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | / | Φ5 | / | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | / | ม4 | / | |
| ความเร็วสูงสุด(รอบต่อนาที) | / | 5000 | / | |
| ปริมาณเครื่องมือที่ขับเคลื่อนด้วยกำลังครอส (สด) (ชิ้น) | ER11×2 เพิ่ม ER16×2 | ER11×2 เพิ่ม ER16×2 | / | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ9 | Φ9 | / | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | ม8 | ม8 | / | |
| ความเร็วสูงสุด(รอบต่อนาที) | 5000 | 5000 | / | |
| เส้นผ่านศูนย์กลางการกัดใบเลื่อยสูงสุด (หน้าตัด)(มม.) | Φ32/Φ68 | Φ32/Φ68 | / | |
| โหมดบูชไกด์/โหมดบูชแบบไม่มีไกด์ | ||||
| สปินเดิลย่อย | ปริมาณเครื่องมือขับเคลื่อนด้วยกำลัง End Face(ชิ้น) | 3×Φ20รูกลม (ER11) | 3×Φ20รูกลม (ER11) | 3×Φ20รูกลม (ER11) |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ9 | Φ9 | Φ9 | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | ม8 | ม8 | ม8 | |
| ปริมาณเครื่องมือขับเคลื่อนด้วยกำลัง End Face(ชิ้น) | ER11×3 | ER11×3 | ER11×3 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ9 | Φ9 | Φ9 | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | ม8 | ม8 | ม8 | |
| ความเร็วสูงสุด(รอบต่อนาที) | 6500 | 6500 | 6500 | |
| ปริมาณเครื่องมือที่ขับเคลื่อนด้วยกำลังครอส (สด) (ชิ้น) | ER11×3 | ER11×3 | ER11×3 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ9 | Φ9 | Φ9 | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | ม8 | ม8 | ม8 | |
| ความเร็วสูงสุด(รอบต่อนาที) | 6500 | 6500 | 6500 | |
| พารามิเตอร์อื่นๆ | พารามิเตอร์อื่นๆ | |||
| มอเตอร์หลัก / สปินเดิลย่อย (กิโลวัตต์) | 2.2/2.2 | 2.2/2.2 | 2.2/2.2 | |
| มอเตอร์เครื่องมือขับเคลื่อนด้วยแกนหลักข้ามแกนหลัก (กิโลวัตต์) | 1 | 1 | / | |
| มอเตอร์เครื่องมือขับเคลื่อนด้วยกำลังของแกนหมุนหลัก (กิโลวัตต์) | / | / | ||
| 0.4 | ||||
| มอเตอร์เครื่องมือขับเคลื่อนด้วยพลังงาน Sub-Spindle Cross (กิโลวัตต์) | 1 | 1 | 1 | |
| เซอร์โวมอเตอร์ (X1,Z1,Y1,X2,Z2)(กิโลวัตต์) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| เซอร์โวมอเตอร์ (Y2) (กิโลวัตต์) | 1 | 1 | 1 | |
| มอเตอร์ปั๊มหล่อลื่น (กิโลวัตต์) | 0.1 | 0.1 | 0.1 | |
| มอเตอร์ปั๊มน้ำหล่อเย็น (กิโลวัตต์) | 0.35 | 0.35 | 0.35 | |
| ความเร็วป้อนอย่างรวดเร็ว (การตั้งค่าจากโรงงาน)(ม./นาที) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| ความจุถังน้ำหล่อเย็น(L) | 200 | 200 | 200 | |
| ความจุหน่วยการหล่อลื่น(L) | 3 | 3 | 3 | |
| ความสูงตรงกลาง(มิลลิเมตร) | 1050 | 1050 | 1050 | |
| ขนาด (ยาว×กว้าง×สูง)(มม.)(ขนาดบรรจุภัณฑ์เพิ่ม 200) | 2310×1880×1800 | 2310×1880×1800 | 2310×1880×1800 | |
| น้ำหนักเครื่อง (กก.) | 2500 | 2500 | 2500 | |
| กำลังเครื่องจักร (กิโลวัตต์) | 13 | 13.5 | 12 | |

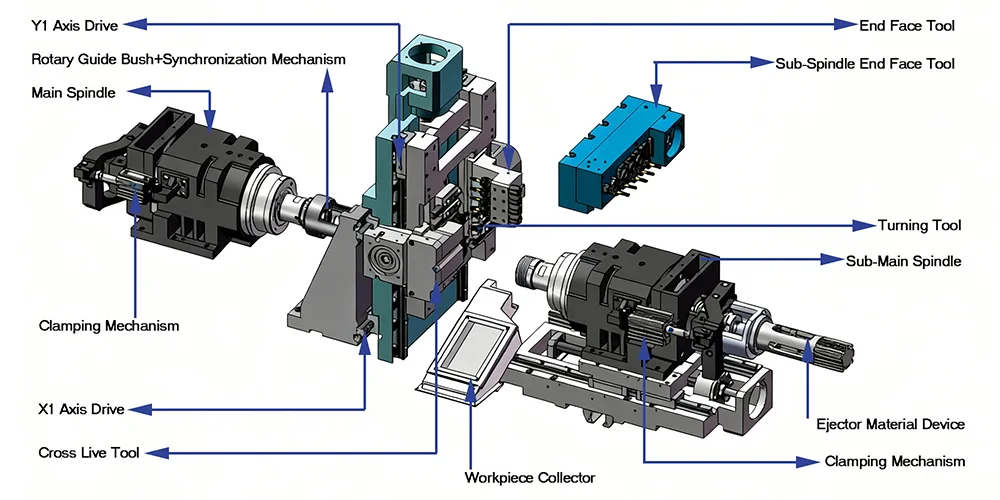

โครงสร้างหกแกนช่วยให้มีเส้นทางการเคลื่อนที่ของเครื่องมือที่ซับซ้อนมากขึ้น ช่วยให้สามารถใช้กลยุทธ์การตัดเฉือนขั้นสูงสำหรับรูปทรงส่วนประกอบที่ซับซ้อนได้
การกลึง การกัด การเจาะ และการทำเกลียวสามารถทำได้ในรอบการตัดเฉือนต่อเนื่องรอบเดียว
บุชชิ่งไกด์ทำให้ชิ้นงานใกล้กับโซนการตัดมีความเสถียร ลดการสั่นสะท้านและปรับปรุงความแม่นยำในการตัดเฉือน
เครื่องกลึงแบบสวิส 6 แกนได้รับการออกแบบมาเพื่อผลิตส่วนประกอบที่มีความแม่นยำขนาดเล็กได้อย่างมีประสิทธิภาพโดยใช้ขนาดเครื่องที่ค่อนข้างเล็ก
การตัดเฉือนแบบหลายแกนช่วยให้กระบวนการต่างๆ เสร็จสิ้นได้โดยไม่ต้องถ่ายโอนชิ้นส่วนระหว่างเครื่องจักร
คุณลักษณะส่วนประกอบที่ซับซ้อนสามารถตัดเฉือนได้ผ่านการเคลื่อนแกนที่ประสานกัน
สภาพการตัดที่มั่นคงช่วยรักษาข้อกำหนดพิกัดความเผื่อที่แน่นหนาตลอดการดำเนินการผลิตที่ยาวนาน
การรวมการทำงานหลายอย่างไว้ในรอบการตัดเฉือนเดียวช่วยให้ปริมาณงานในการผลิตชิ้นส่วนที่มีความแม่นยำเร็วขึ้น

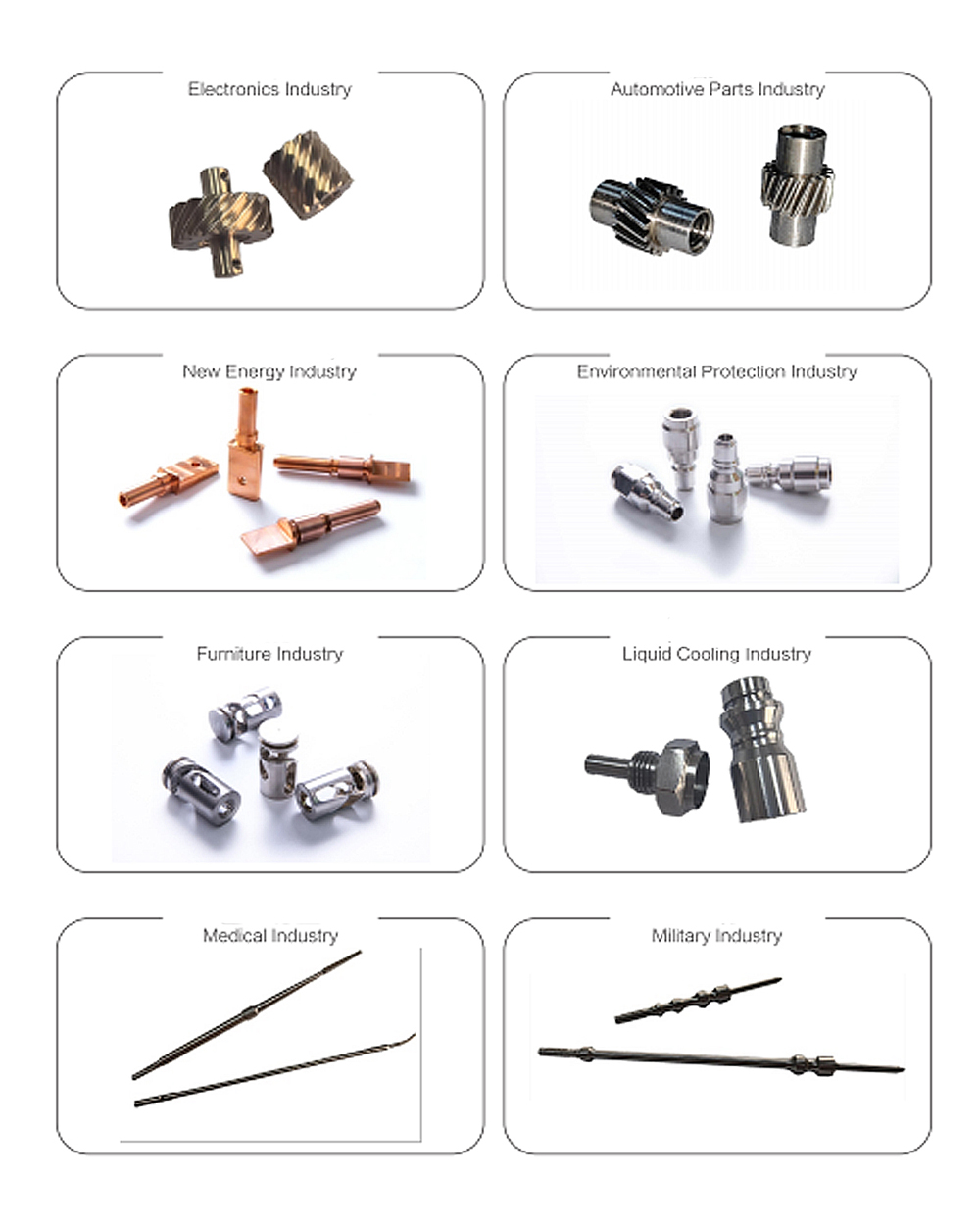

เครื่องกลึงแบบสวิส 6 แกนใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องการการตัดเฉือนชิ้นส่วนขนาดเล็กที่ซับซ้อนด้วยความแม่นยำ
การใช้งานทั่วไปได้แก่:
ส่วนประกอบการปลูกถ่ายทางการแพทย์
ขั้วต่ออิเล็กทรอนิกส์ที่มีความแม่นยำ

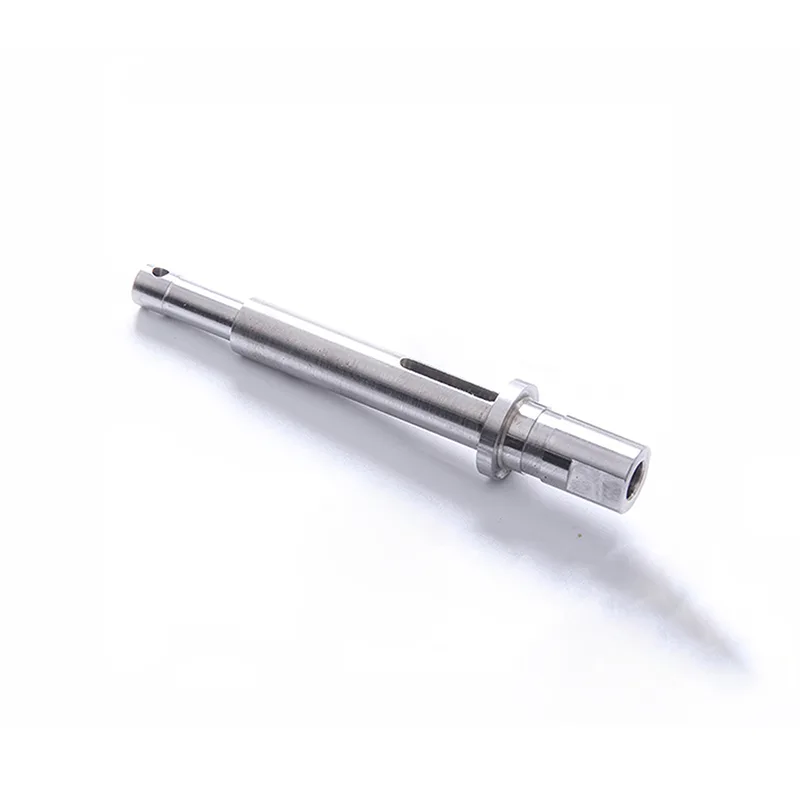

เพลาและหมุดขนาดเล็ก
ชิ้นส่วนยานยนต์ที่มีความแม่นยำสูง
ส่วนประกอบเครื่องมือวัดการบินและอวกาศ
นาฬิกาและชิ้นส่วนเครื่องกลขนาดเล็ก
ผู้ผลิตที่ผลิตส่วนประกอบที่มีความเที่ยงตรงมูลค่าสูงมักพึ่งพาเทคโนโลยีการตัดเฉือนของสวิสเพื่อความเสถียรและความแม่นยำ
TAICHUANG นำเสนอโซลูชั่นอุปกรณ์อุตสาหกรรมที่หลากหลายสำหรับอุตสาหกรรมการผลิตทั่วโลก ระบบเครื่องกลึงแบบสวิสที่ TAICHUANG จัดหาให้มุ่งเน้นไปที่การสนับสนุนข้อกำหนดด้านการตัดเฉือนที่มีความแม่นยำในภาคส่วนต่างๆ
ข้อดีที่สำคัญ ได้แก่ :
การจัดหาอุปกรณ์ระดับมืออาชีพเพื่อการผลิตที่มีความแม่นยำ
โซลูชั่นที่เหมาะสำหรับงานตัดเฉือนชิ้นส่วนขนาดเล็ก
อุปกรณ์ที่รองรับการผลิตที่มีความแม่นยำสูง
ประสบการณ์การใช้งานในอุตสาหกรรมระดับโลก
TAICHUANG มีเป้าหมายที่จะช่วยให้ผู้ผลิตปรับปรุงความสามารถในการตัดเฉือนผ่านโซลูชันอุปกรณ์อุตสาหกรรมที่เชื่อถือได้
ข้อดีของเครื่องกลึงแบบสวิส 6 แกนเมื่อเปรียบเทียบกับเครื่องจักรที่มีแกนน้อยกว่าคืออะไร?
ระบบหกแกนช่วยเพิ่มความสามารถในการเคลื่อนย้ายเครื่องมือ ช่วยให้ดำเนินการตัดเฉือนที่ซับซ้อนมากขึ้นในรอบเดียวได้
โดยทั่วไปแล้วชิ้นส่วนประเภทใดที่ผลิตด้วยเครื่องกลึงประเภทสวิส
เครื่องกลึงแบบสวิสมักใช้สำหรับส่วนประกอบที่มีความแม่นยำขนาดเล็ก เช่น หมุด ขั้วต่อ เพลา และตัวยึดขนาดเล็ก
เหตุใดไกด์บุชจึงมีความสำคัญในการตัดเฉือนของสวิส
ไกด์บุชรองรับชิ้นงานใกล้กับเครื่องมือตัดมาก ซึ่งช่วยรักษาความแข็งแกร่งเมื่อตัดเฉือนชิ้นส่วนเรียวยาว
เครื่องจักรสามารถรองรับการผลิตต่อเนื่องได้หรือไม่?
ใช่. เครื่องกลึงประเภทสวิสมักใช้สำหรับการผลิตที่มีความแม่นยำสูงซึ่งต้องการประสิทธิภาพการตัดเฉือนที่มั่นคง
อุตสาหกรรมใดที่ได้ประโยชน์มากที่สุดจากการตัดเฉือนแบบสวิส
อุตสาหกรรมต่างๆ เช่น อุปกรณ์ทางการแพทย์ อิเล็กทรอนิกส์ เครื่องมือการบินและอวกาศ และชิ้นส่วนยานยนต์ที่มีความแม่นยำ มักใช้เทคโนโลยีการตัดเฉือนของสวิส
