การผลิตชิ้นส่วนที่มีความแม่นยำสูงมักต้องใช้อุปกรณ์ตัดเฉือนที่สามารถจัดการรูปทรงที่ซับซ้อนได้ในขณะที่ยังคงรักษาความเสถียรของขนาดที่ดีเยี่ยม เครื่องกลึงแบบสวิส 5 แกนตอบสนองความต้องการเหล่านี้ด้วยการผสมผสานระหว่างสถาปัตยกรรมส่วนหัวแบบเลื่อนและระบบควบคุมการเคลื่อนที่แบบหลายแกนขั้นสูง
เครื่องกลึงแบบสวิสต่างจากเครื่องกลึงทั่วไป โดยจะรองรับชิ้นงานใกล้กับโซนการตัดโดยใช้ไกด์บุชชิ่ง การออกแบบนี้ช่วยเพิ่มความแข็งแกร่งได้อย่างมากในระหว่างการตัดเฉือน โดยเฉพาะอย่างยิ่งเมื่อประมวลผลชิ้นส่วนที่ยาวและเรียว ผลที่ได้คือการสั่นสะเทือนและการโก่งตัวลดลง ทำให้มีความแม่นยำสูงขึ้นและปรับปรุงผิวสำเร็จ

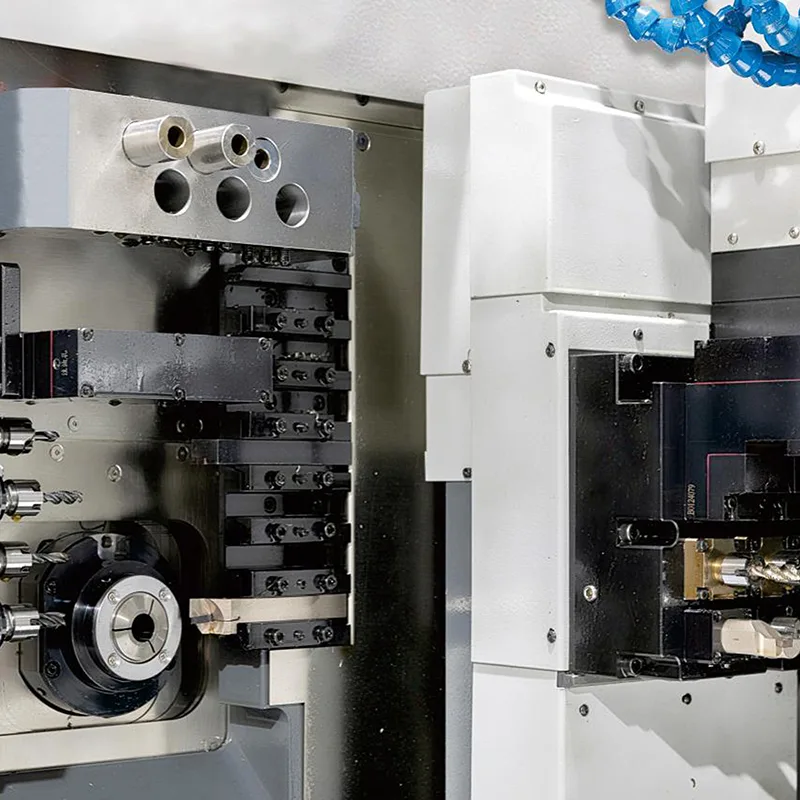

การรวมแกนควบคุมห้าแกนเข้าด้วยกันทำให้สามารถดำเนินการตัดเฉือนหลายรายการในระหว่างรอบการผลิตเดียวได้ การกลึง การเจาะข้าม การกัดช่อง และการตัดเกลียวสามารถดำเนินการตามลำดับโดยไม่ต้องถอดชิ้นงานออกจากเครื่องจักร ความสามารถนี้ช่วยลดการดำเนินงานรองและเพิ่มประสิทธิภาพการผลิต

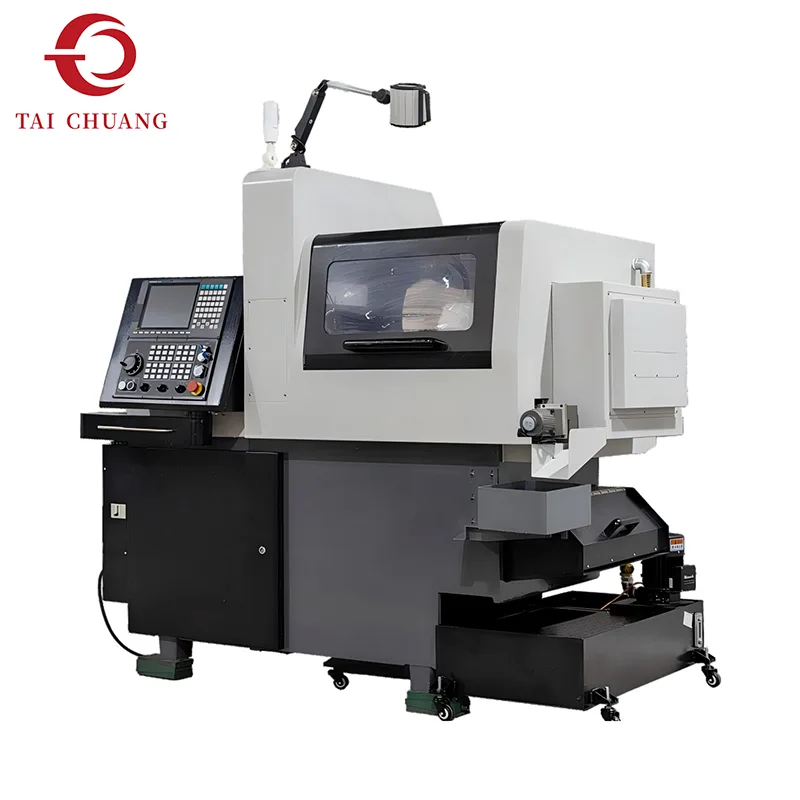

TAICHUANG นำเสนอโซลูชันเครื่องกลึงประเภทสวิสสำหรับผู้ผลิตที่เกี่ยวข้องกับการผลิตส่วนประกอบที่มีความแม่นยำ โดยเฉพาะอย่างยิ่งเมื่อเส้นผ่านศูนย์กลางขนาดเล็กและพิกัดความเผื่อที่แคบเป็นสิ่งสำคัญ
| รายการ | RPC-Ⅰ-205 | RPC-Ⅰ-205A | RPC-Ⅰ-205B | |
| การเดินทางและเส้นผ่านศูนย์กลางรู | ความเร็วในการทำงานสูงสุดของแกนหลัก/สปินเดิลย่อย(รอบต่อนาที) | 8000/8000 | 8000/8000 | 8000/8000 |
| เส้นผ่านศูนย์กลางการหมุนสูงสุดของสปินเดิลหลัก/สปินเดิลรอง(มม.) | Φ20/Φ20 | Φ20/Φ20 | Φ20/Φ20 | |
| หมายเลขกองขั้นต่ำ | การจัดทำดัชนีอย่างต่อเนื่อง | การจัดทำดัชนีอย่างต่อเนื่อง | การจัดทำดัชนีอย่างต่อเนื่อง | |
| เส้นผ่านศูนย์กลางรู สปินเดิล หลัก / ย่อย(มิลลิเมตร) | Φ22/Φ22 | Φ22/Φ22 | Φ22/Φ22 | |
| แกนหลัก | ข้อมูลจำเพาะและปริมาณของเครื่องมือกลึง OD | |||
| จำนวนเครื่องมือกลึง OD(ชิ้น) | 5 เครื่องมือกลึง | 5 เครื่องมือกลึง | 12 เครื่องมือกลึง | |
| เครื่องมือกลึง OD ขนาดฉลาม(มิลลิเมตร) | 12×12 | 12×12 | 12×12 | |
| ปริมาณ เครื่องมือ ยึดอยู่กับที่ ปลายหน้า(ชิ้น) | รูกลม 4 × Φ20 (ER11) | รูกลม 2 × Φ20 (ER11) | / | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ9 | Φ9 | / | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | ม8 | ม8 | / | |
| ปริมาณเครื่องมือขับเคลื่อนด้วยกำลัง End Face(ชิ้น) | / | ER11×3 | / | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | / | Φ5 | / | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | / | ม4 | / | |
| ความเร็วสูงสุด(รอบต่อนาที) | / | 5000 | / | |
| ปริมาณเครื่องมือที่ขับเคลื่อนด้วยกำลังครอส (สด) (ชิ้น) | ER11×2 เพิ่ม ER16×2 | ER11×2 เพิ่ม ER16×2 | / | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ9 | Φ9 | / | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | ม8 | ม8 | / | |
| ความเร็วสูงสุด(รอบต่อนาที) | 5000 | 5000 | / | |
| เส้นผ่านศูนย์กลางการกัดใบเลื่อยสูงสุด (หน้าตัด)(มม.) | Φ32/Φ68 | Φ32/Φ68 | / | |
| โหมดบูชไกด์/โหมดบูชแบบไม่มีไกด์ | ||||
| สปินเดิลย่อย | ปริมาณเครื่องมือขับเคลื่อนด้วยกำลัง End Face(ชิ้น) | 6×Φ20รูกลม (ER11) | 6×Φ20รูกลม (ER11) | 6×Φ20รูกลม (ER11) |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ9 | Φ9 | Φ9 | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | ม8 | ม8 | ม8 | |
| ปริมาณเครื่องมือขับเคลื่อนด้วยกำลัง End Face(ชิ้น) | / | / | / | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | / | / | / | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | / | / | / | |
| ความเร็วสูงสุด(รอบต่อนาที) | / | / | / | |
| ปริมาณเครื่องมือที่ขับเคลื่อนด้วยกำลังครอส (สด) (ชิ้น) | / | / | / | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | / | / | / | |
| เส้นผ่านศูนย์กลางการกรีดสูงสุด (มม.) | / | / | / | |
| ความเร็วสูงสุด(รอบต่อนาที) | / | / | / | |
| พารามิเตอร์อื่นๆ | พารามิเตอร์อื่นๆ | |||
| มอเตอร์หลัก / สปินเดิลย่อย (กิโลวัตต์) | 2.2/2.2 | 2.2/2.2 | 2.2/2.2 | |
| มอเตอร์เครื่องมือขับเคลื่อนด้วยแกนหลักข้ามแกนหลัก (กิโลวัตต์) | 1 | 1 | / | |
| มอเตอร์เครื่องมือขับเคลื่อนด้วยกำลังของแกนหมุนหลัก (กิโลวัตต์) | / | / | ||
| 0.4 | ||||
| มอเตอร์เครื่องมือขับเคลื่อนด้วยพลังงาน Sub-Spindle Cross (กิโลวัตต์) | 1 | 1 | / | |
| เซอร์โวมอเตอร์ (X1,Z1,Y1,X2,Z2)(กิโลวัตต์) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| เซอร์โวมอเตอร์ (Y2) (กิโลวัตต์) | / | / | / | |
| มอเตอร์ปั๊มหล่อลื่น (กิโลวัตต์) | 0.1 | 0.1 | 0.1 | |
| มอเตอร์ปั๊มน้ำหล่อเย็น (กิโลวัตต์) | 0.35 | 0.35 | 0.35 | |
| ความเร็วป้อนอย่างรวดเร็ว (การตั้งค่าจากโรงงาน)(ม./นาที) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| ความจุถังน้ำหล่อเย็น(L) | 200 | 200 | 200 | |
| ความจุหน่วยการหล่อลื่น(L) | 3 | 3 | 3 | |
| ความสูงตรงกลาง(มิลลิเมตร) | 1050 | 1050 | 1050 | |
| ขนาด (ยาว×กว้าง×สูง)(มม.)(ขนาดบรรจุภัณฑ์เพิ่ม 200) | 2310×1880×1800 | 2100×1200×1700 | 2310×1880×1800 | |
| น้ำหนักเครื่อง (กก.) | 2500 | 2500 | 2500 | |
| กำลังเครื่องจักร (กิโลวัตต์) | 11 | 11.5 | 10 | |

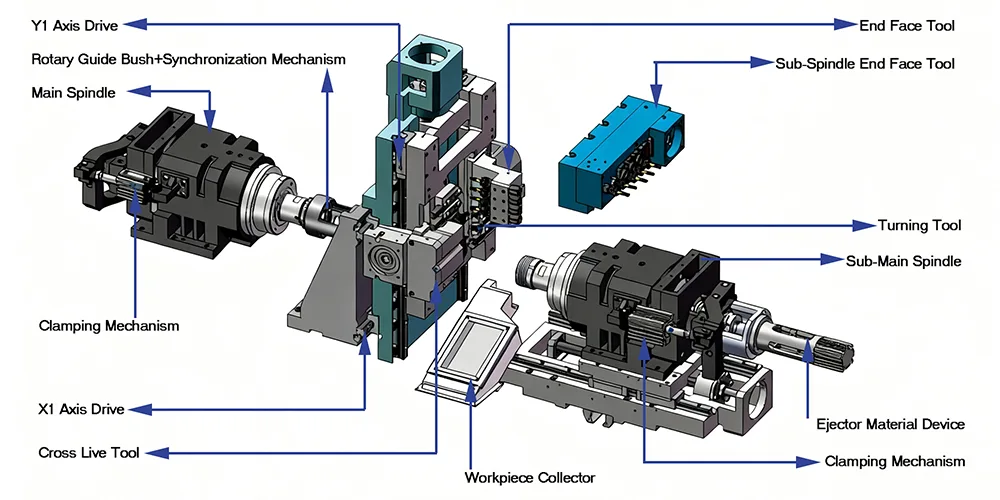

การควบคุมการเคลื่อนที่แบบห้าแกนช่วยให้สามารถประมวลผลรูปทรงของชิ้นส่วนที่ซับซ้อนได้อย่างมีประสิทธิภาพภายในหนึ่งรอบเครื่องจักร
ชิ้นงานจะเคลื่อนที่ในแนวแกนในขณะที่มีบูชไกด์รองรับ ทำให้มั่นใจได้ถึงความแข็งแกร่งสูงสำหรับส่วนประกอบที่เรียวยาว
กระบวนการตัดเฉือนหลายๆ กระบวนการสามารถเสร็จสิ้นได้โดยไม่ต้องย้ายชิ้นงานไปยังเครื่องจักรเพิ่มเติม
ปรับให้เหมาะสมสำหรับการตัดเฉือนชิ้นงานที่มีเส้นผ่านศูนย์กลางขนาดเล็กที่ต้องการการควบคุมขนาดที่แน่นหนา
ส่วนรองรับบุชชิ่งไกด์ช่วยรักษาความแข็งแกร่งเมื่อแปรรูปชิ้นส่วนที่ยาวและบาง
ฟังก์ชันแบบหลายแกนช่วยให้ส่วนประกอบที่ซับซ้อนเสร็จสมบูรณ์โดยใช้การตั้งค่าน้อยลง
สภาพการตัดที่มั่นคงช่วยให้ได้ผิวสำเร็จที่ดีขึ้นและความสม่ำเสมอของขนาด
การรวมขั้นตอนการตัดเฉือนหลายขั้นตอนไว้ในกระบวนการเดียวจะช่วยลดเวลาในการผลิตโดยรวมได้

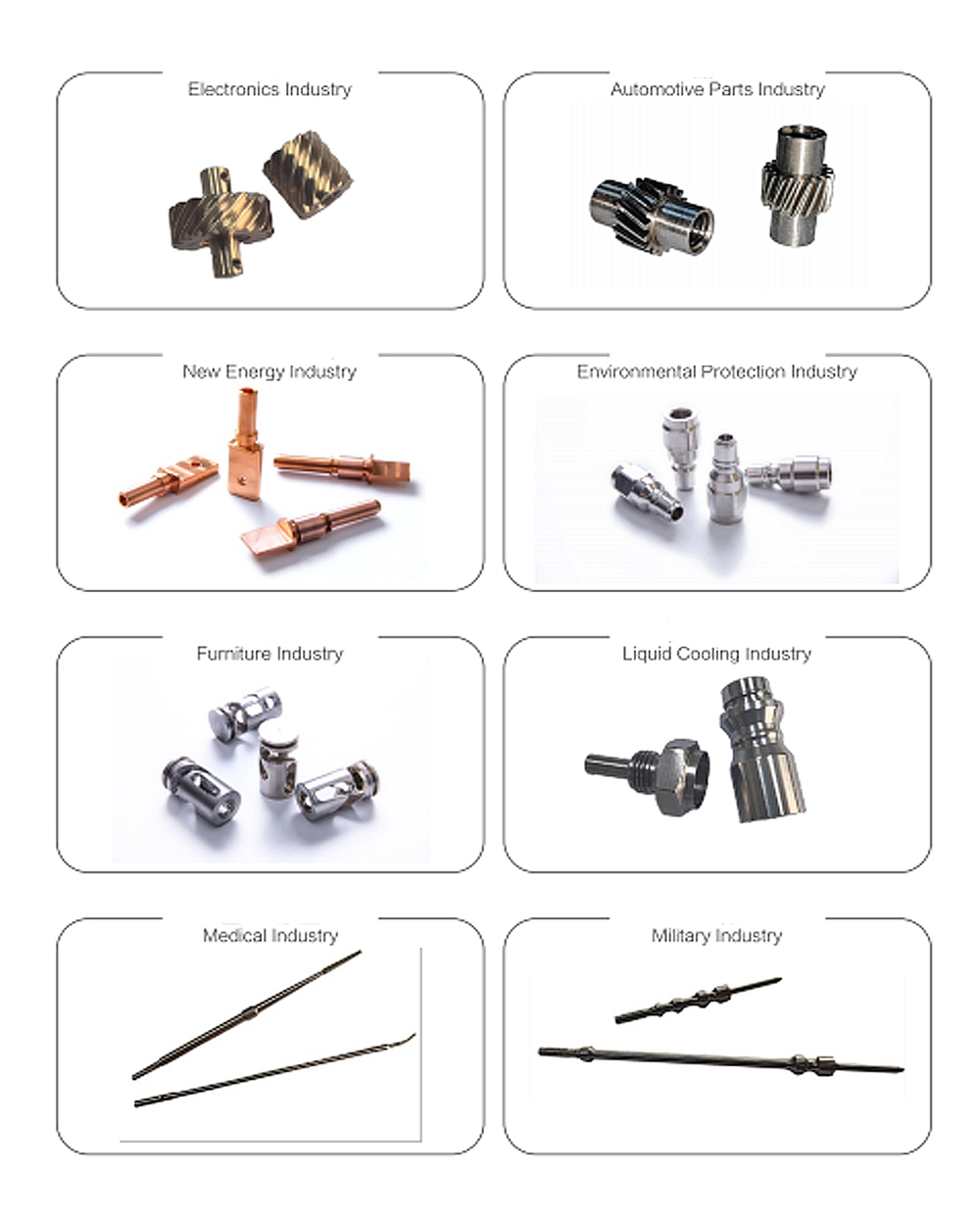

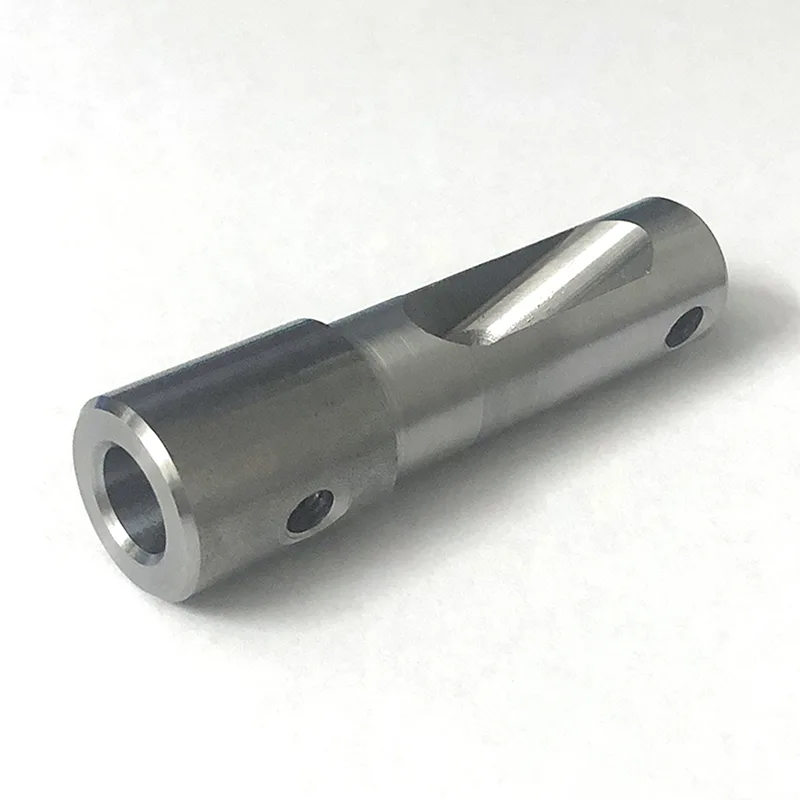

เครื่องกลึงแบบสวิส 5 แกนมักใช้สำหรับการผลิตชิ้นส่วนที่มีความแม่นยำ เช่น:
ชิ้นส่วนเครื่องมือแพทย์
ขั้วต่ออิเล็กทรอนิกส์
เพลาที่แม่นยำ
ตัวยึดขนาดเล็ก
ส่วนประกอบการบินและอวกาศ
ชิ้นส่วนเซ็นเซอร์ยานยนต์
อุตสาหกรรมที่ใช้เครื่องจักรแบบสวิสบ่อยครั้ง ได้แก่:
การผลิตอุปกรณ์การแพทย์
การผลิตส่วนประกอบการบินและอวกาศ
อุปกรณ์อิเล็กทรอนิกส์และเซมิคอนดักเตอร์
เครื่องมือวัดที่มีความแม่นยำ
ระบบยานยนต์
คำถามที่ 1: เครื่องกลึงแบบ Swiss แตกต่างจากเครื่องกลึง CNC ทั่วไปอย่างไร
เครื่องกลึงแบบสวิสใช้หัวเลื่อนแบบเลื่อนและบูชไกด์เพื่อรองรับชิ้นงานใกล้กับพื้นที่ตัด สิ่งนี้จะช่วยเพิ่มความมั่นคงเมื่อตัดเฉือนชิ้นส่วนที่ยาวและเรียว
Q2: เครื่องนี้สามารถแปรรูปวัสดุประเภทใดได้บ้าง?
วัสดุทั่วไป ได้แก่ สแตนเลส เหล็กคาร์บอน อลูมิเนียมอัลลอยด์ ทองเหลือง ไทเทเนียม และโลหะวิศวกรรมต่างๆ ที่ใช้ในส่วนประกอบที่มีความแม่นยำ
คำถามที่ 3: ทำไมต้องเลือกเครื่องกลึงแบบสวิส 5 แกน
ความสามารถแบบห้าแกนช่วยให้ดำเนินการตัดเฉือนที่ซับซ้อนมากขึ้นได้ในการตั้งค่าเดียว ปรับปรุงประสิทธิภาพการผลิตและลดการจัดการชิ้นส่วน
Q4: เครื่องนี้เหมาะสำหรับการผลิตจำนวนมากหรือไม่?
ใช่. เครื่องกลึงประเภทสวิสถูกนำมาใช้กันอย่างแพร่หลายสำหรับการผลิตส่วนประกอบที่มีความแม่นยำขนาดเล็กในปริมาณมาก
