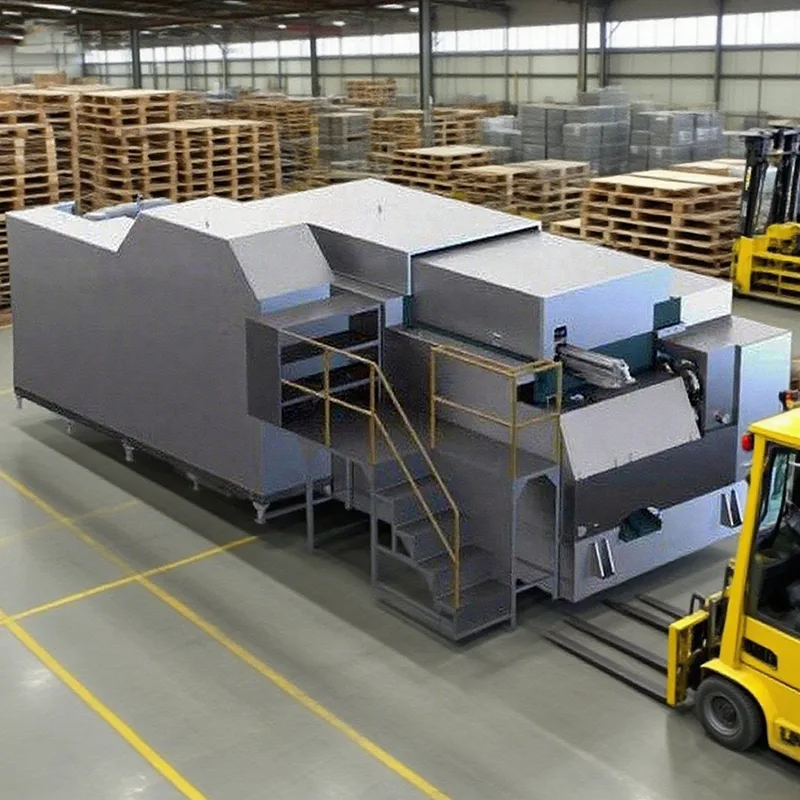

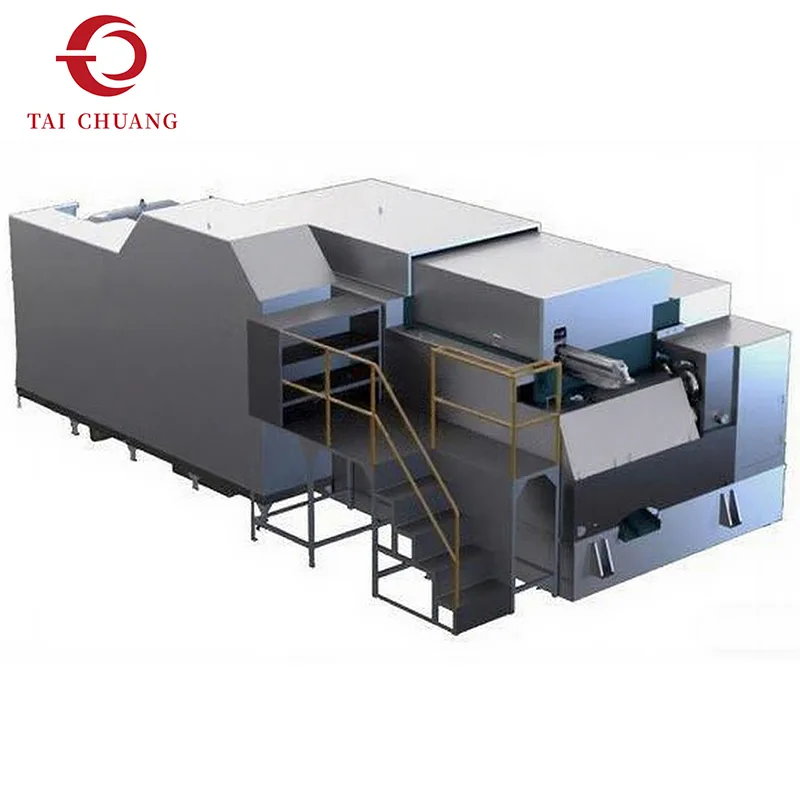

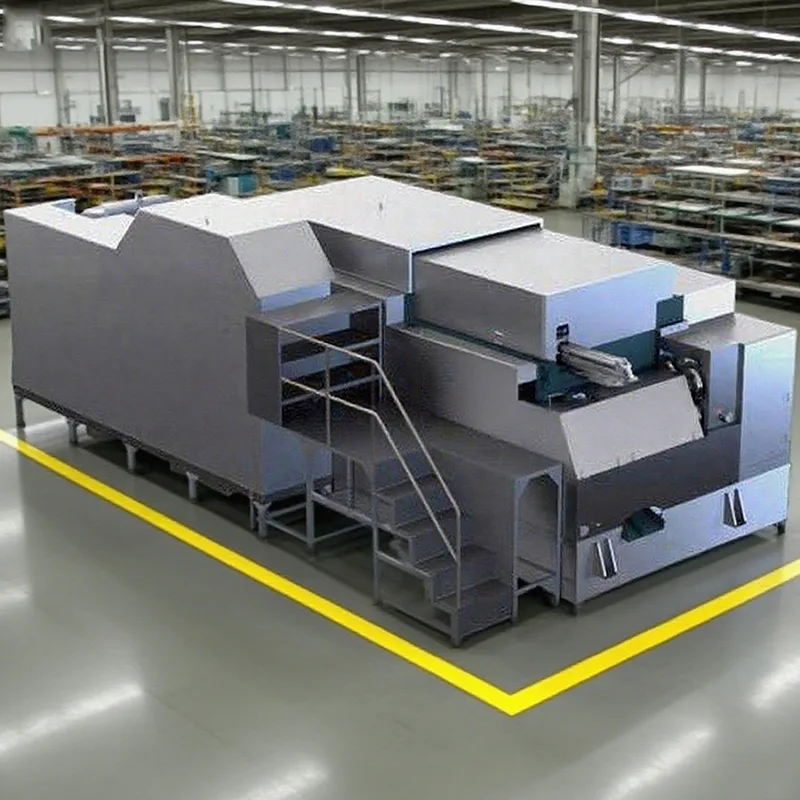

ตัวสร้างน็อตระยะชักยาวนั้นแตกต่างจากการกำหนดค่ามาตรฐานโดยให้การเคลื่อนที่ของหมัดเพิ่มขึ้นในระหว่างกระบวนการขึ้นรูป ช่วงชักแบบขยายนี้รองรับการเสียรูปได้ลึกยิ่งขึ้นและการควบคุมที่ดีขึ้นเมื่อขึ้นรูปน็อตที่มีความสูงมากขึ้นหรือมีโปรไฟล์ภายในแบบพิเศษ
ภายในระบบเครื่องจักรมุ่งหน้าเย็น ตัวเดิมน็อตช่วงชักยาว 6 สถานีจะสร้างสมดุลระหว่างความสามารถในการขึ้นรูปและความเสถียรของกระบวนการ ความยาวช่วงชักเพิ่มเติมช่วยกระจายการเสียรูปให้สม่ำเสมอมากขึ้น ลดความเครียดในการขึ้นรูป และปรับปรุงความสม่ำเสมอของมิติสำหรับการออกแบบน็อตที่ท้าทาย
TAICHUANG นำเสนอตัวเลือกเดิมของน็อตนี้สำหรับลูกค้าที่กำลังประเมินอุปกรณ์หัวเย็นสำหรับการใช้งานน็อตที่ไม่ได้มาตรฐานหรือมีความต้องการเชิงโครงสร้าง
|
แบบอย่าง |
หน่วย |
เอสเจเอ็นเอฟ 8B-6S |
เอสเจเอ็นเอฟ 11B-6S |
เอสเจเอ็นเอฟ 14B-6S |
เอสเจเอ็นเอฟ 17B-6S |
เอสเจเอ็นเอฟ 19B-6S |
|
สถานีปลอม |
เลขที่ |
6 |
6 |
6 |
6 |
6 |
|
เส้นผ่านศูนย์กลางตัด (สูงสุด) |
มม |
8 |
11 |
14 |
17 |
19 |
|
ความยาวตัด (สูงสุด) |
มม |
13 |
25 |
30/40 |
35/50 |
48 |
|
ความยาวเตะออก (สูงสุด) |
มม |
20 |
30 |
40/60 |
45/60 |
60 |
|
ความยาว PKO (สูงสุด) |
มม |
- |
13 |
15/18 |
16/19 |
20 |
|
ขว้างตาย |
มม |
38 |
50 |
60 |
70 |
80 |
|
การหลอมพลัง |
กก |
35000 |
56000 |
120000 |
125000 |
185000 |
|
จังหวะราม |
มม |
70 |
120 |
160/200 |
160/210 |
220 |
|
เอาท์พุตสำหรับน็อต |
ชิ้น/นาที |
100-230 |
50-150 |
50-115 |
50-115 |
45-90 |
|
มอเตอร์หลัก |
กิโลวัตต์ |
7.5 |
11 |
22 |
30 |
41 |
|
มอเตอร์หล่อลื่น |
กิโลวัตต์ |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
|
น้ำมันหล่อลื่น |
l |
500 |
700 |
1000 |
1200 |
1500 |
|
การยกน้ำหนักอ้างอิง |
ตัน |
4.0 |
5.5 |
8.8 |
10.5 |
14 |
|
ขนาดเครื่อง |
ซม |
210*160*105 |
275*165*125 |
330*210*150 |
365*230*165 |
470*250*190 |
|
แบบอย่าง |
หน่วย |
เอสเจเอ็นเอฟ 24B-6S |
เอสเจเอ็นเอฟ 28B-6S |
เอสเจเอ็นเอฟ 33B-6S |
เอสเจเอ็นเอฟ 36B-6S |
เอสเจเอ็นเอฟ 41B-6S |
|
สถานีปลอม |
เลขที่ |
6 |
6 |
6 |
6 |
6 |
|
เส้นผ่านศูนย์กลางตัด (สูงสุด) |
มม |
24 |
28 |
30 |
36 |
40 |
|
ความยาวตัด (สูงสุด) |
มม |
60 |
85 |
60/80 |
80/100 |
80 |
|
ความยาวเตะออก (สูงสุด) |
มม |
80 |
100 |
80/100 |
100/120 |
120 |
|
ความยาว PKO (สูงสุด) |
มม |
25 |
28 |
25/30 |
25/30 |
35 |
|
ขว้างตาย |
มม |
100 |
120 |
140 |
150 |
165 |
|
การหลอมพลัง |
กก |
300000 |
350000 |
400000 |
450000 |
500000 |
|
จังหวะราม |
มม |
280 |
310 |
240/280 |
360 |
360 |
|
เอาท์พุตสำหรับน็อต |
ชิ้น/นาที |
40-80 |
35-80 |
40-75 |
40-70 |
45-65 |
|
มอเตอร์หลัก |
กิโลวัตต์ |
55 |
90 |
132 |
160 |
220 |
|
มอเตอร์หล่อลื่น |
กิโลวัตต์ |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
น้ำมันหล่อลื่น |
l |
3000 |
3000 |
3300 |
3500 |
4800 |
|
การยกน้ำหนักอ้างอิง |
ตัน |
32 |
36 |
55 |
65 |
90 |
|
ขนาดเครื่อง |
ซม |
565*295*210 |
580*325*210 |
640*370*230 |
750*390*248 |
835*435*265 |
ระยะตีที่ยาวขึ้นเพื่อการขึ้นรูปที่ลึกยิ่งขึ้น
การไหลของวัสดุอย่างค่อยเป็นค่อยไปทั่วทั้งหกสถานี
ปรับปรุงการควบคุมสำหรับการออกแบบน็อตที่สูงขึ้น
จังหวะการขึ้นรูปที่มั่นคงสำหรับโปรไฟล์ที่ซับซ้อน
สำหรับการใช้งานต่อไปนี้ เราขอแนะนำ 6-Station Long Stroke Nut Former นี้ให้กับคุณ:

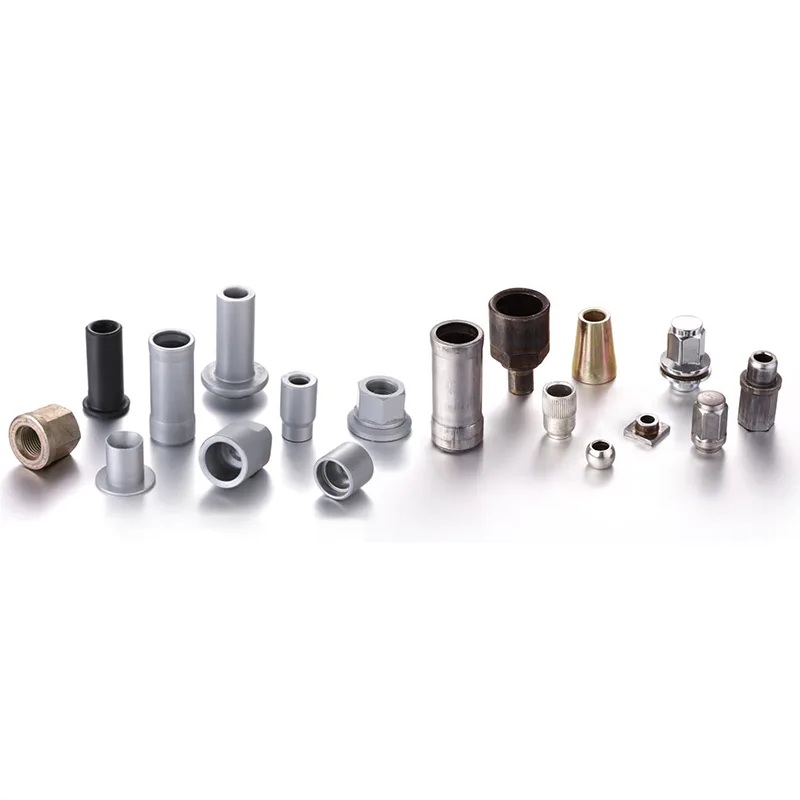

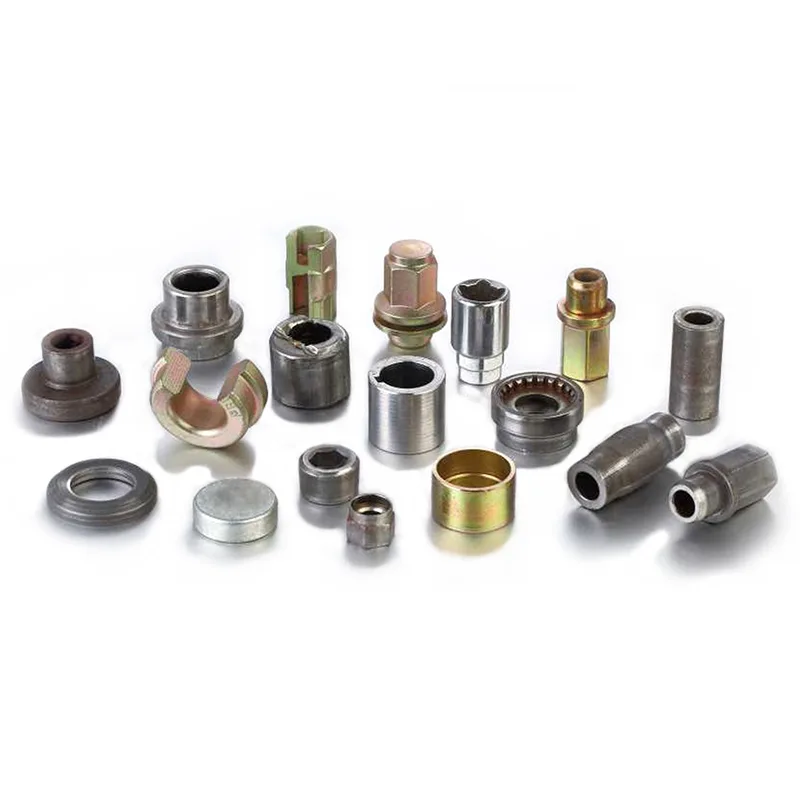

น็อตหกเหลี่ยมหนา
ถั่วโครงสร้าง
น็อตที่ต้องการการขึ้นรูปภายในที่ลึกยิ่งขึ้น
ส่วนประกอบยึดที่ได้รับการออกแบบทางวิศวกรรม
Q1: What is the advantage of a long stroke nut former?
ช่วยให้สามารถเสียรูปได้ลึกและควบคุมได้มากขึ้นสำหรับการออกแบบน็อตที่สูงขึ้นหรือหนาขึ้น
คำถามที่ 2: ช่วงชักยาวส่งผลต่อความมั่นคงในการขึ้นรูปหรือไม่?
เมื่อกำหนดค่าอย่างเหมาะสม จะปรับปรุงการควบคุมการไหลของวัสดุแทนที่จะลดความเสถียร
