อดีตน็อต 7 สถานี

ออกแบบมาเพื่อการขึ้นรูปน็อตหลายสถานีที่มีความเสถียร เครื่องขึ้นรูปน็อต 7 สถานีนี้ได้รับเลือกจากผู้ผลิต TAICHUANG ให้เป็นโซลูชันเครื่องขึ้นเกลียวเย็นที่เชื่อถือได้สำหรับผู้ซื้อตัวยึดที่ต้องการผลผลิตที่สม่ำเสมอ ความยืดหยุ่นในการใช้เครื่องมือ และการสนับสนุนในการจัดหา เครื่องจักรรองรับรูปทรงน็อตที่ซับซ้อนด้วยแรงขึ้นรูปที่สมดุล ทำให้เหมาะสำหรับสายการผลิตตัวยึดปริมาณมากที่ให้ความสำคัญกับความสม่ำเสมอของมิติและความเสถียรในการปฏิบัติงานในระยะยาว

ส่งคำถาม

รายละเอียดสินค้า

ตัวสร้างน็อต 7 สถานีอยู่ในตำแหน่งที่เหนือกว่าการกำหนดค่ามาตรฐาน โดยให้ความละเอียดในการขึ้นรูปที่เพิ่มขึ้นตลอดวงจรการผลิต ภายในระบบเครื่องป้อนขึ้นรูปเย็น สถานีเพิ่มเติมช่วยให้การกระจายการเสียรูปเป็นไปอย่างค่อยเป็นค่อยไป ช่วยรักษารูปทรงของน็อตให้คงที่และปรับปรุงความสม่ำเสมอของรูปร่าง

เมื่อเปรียบเทียบกับเครื่องขึ้นรูปน็อตหกสถานี การกำหนดค่านี้ให้ความยืดหยุ่นมากกว่าเมื่อขึ้นรูปน็อตด้วยการลบมุม รูปทรง หรือการเปลี่ยนขนาดที่ต้องมีการควบคุมรูปร่าง สถานีขึ้นรูปแต่ละสถานีมีส่วนช่วยในขั้นตอนที่กำหนด ซึ่งช่วยลดความเข้มข้นของความเครียด และปรับปรุงความสามารถในการทำซ้ำตลอดขั้นตอนการผลิต

TAICHUANG ขอแนะนำเครื่องสร้างน็อตแบบ 7 สถานีเพื่อเป็นโซลูชันสำหรับผู้ซื้อในการประเมินความสามารถในการขึ้นรูปน็อตขั้นสูง ในขณะที่ยังคงรักษาตรรกะกระบวนการที่ชัดเจนและการควบคุมเครื่องมือ

ข้อมูลจำเพาะของผลิตภัณฑ์

แบบอย่าง	หน่วย	เอสเจเอ็นเอฟ 8B-7S	เอสเจเอ็นเอฟ 11B-7S	เอสเจเอ็นเอฟ 14B-7S	เอสเจเอ็นเอฟ 19B-7S	เอสเจเอ็นเอฟ 24B-7S	SJNF33B-7S
สถานีปลอม	เลขที่	7	7	7	7	7	7
ข้ามแฟลตของถั่ว	มม	5-8	5.5-12.7	10-17	14-22	17-26	24-33
น็อตหกเหลี่ยมที่เหมาะสม	มม	M2.5-M5	M3-M6	M6-M10	M8-M14	M10-M18	M16-M22
เส้นผ่านศูนย์กลางตัด (สูงสุด)	มม	8	11	14	19	24	30
ความยาวตัด (สูงสุด)	มม	12	18	20	22	38	40
ความยาวเตะออก (สูงสุด)	มม	15	20	25	28	45	55
ขว้างตาย	มม	38	50	60	80	100	140
การหลอมพลัง	กก	35,000	58,000	100,000	150,000	300,000	400,000
จังหวะราม	มม	58	76	100	110	160	200
เอาท์พุตสำหรับน็อต	ชิ้น/นาที	110-260	90-220	80-180	60-120	50-80	40-70
มอเตอร์หลัก	กิโลวัตต์	7.5	11	15	37	55	132
มอเตอร์หล่อลื่น	กิโลวัตต์	1.5	1.5	2.2	2.2	2.2	2.2
น้ำมันหล่อลื่น	L	400	700	1000	1400	2000	3400
การยกน้ำหนักอ้างอิง	ตัน	4	5.5	9	16	30	50
ขนาดเครื่อง	ซม	210160110	260170130	310220160	380240170	480320215	590390230

แบบอย่าง	หน่วย	เอสเจเอ็นเอฟ 11B-7SL	เอสเจเอ็นเอฟ 14B-7SL	เอสเจเอ็นเอฟ 17B-7SL	เอสเจเอ็นเอฟ 19B-7SL	เอสเจเอ็นเอฟ 24B-7SL	เอสเจเอ็นเอฟ 33B-7SL	เอสเจเอ็นเอฟ 41B-7SL	เอสเจเอ็นเอฟ 41B-7SL(120L)
สถานีปลอม	เลขที่	7	7	7	7	7	7	7	7
เส้นผ่านศูนย์กลางตัด (สูงสุด)	มม	11	14	17	19	24	30	40	40
ความยาวตัด (สูงสุด)	มม	36	40	55	48	60	75	68	85
ความยาวเตะออก (สูงสุด)	มม	40	60	60	60	80	100	80	120
ความยาว PKO (สูงสุด)	มม	16	18	19	20	25	30	30	35
ขว้างตาย	มม	50	60	70	80	100	140	165	165
การหลอมพลัง	กก	60,000	120,000	125,000	185,000	300,000	400,000	500,000	550,000
จังหวะราม	มม	160	200	210	220	280	280	240	360
เอาท์พุตสำหรับน็อต	ชิ้น/นาที	55-140	60-110	50-100	50-90	45-80	40-80	40-75	40-70
มอเตอร์หลัก	กิโลวัตต์	15	22	30	41	55	160	220	220
มอเตอร์หล่อลื่น	กิโลวัตต์	1.5	2.2	2.2	2.2	2.2	2.2	2.2	2.2
น้ำมันหล่อลื่น	L	800	1,200	1,300	1,600	3,000	3,500	4,000	5,000
การยกน้ำหนักอ้างอิง	ตัน	6	10	12	20	35	57	85	95
ขนาดเครื่อง	ซม	290170130	350220150	370240170	470260195	579310210	645375230	780450250	830465265

การสร้างโครงสร้างลอจิกและกระบวนการ

ลำดับการขึ้นรูปโดยทั่วไปประกอบด้วยสิ่งต่อไปนี้:

การป้อนวัสดุและการตัดเปล่า

การปรับรูปร่างเบื้องต้น

การขึ้นรูปโปรไฟล์น็อตแบบก้าวหน้า

การปรับแต่งเรขาคณิตขั้นกลาง

คำจำกัดความของมุมและการลบมุม

การแก้ไขมิติ

การขึ้นรูปและการจำหน่ายขั้นสุดท้าย

วิธีการแบบเป็นขั้นตอนนี้ช่วยให้ 7-Station Nut Former สามารถจัดการการเสียรูปของวัสดุทีละขั้นตอน ซึ่งมีความสำคัญอย่างยิ่งต่อรูปทรงของน็อตที่ซับซ้อนมากขึ้น

สถานการณ์การใช้งาน

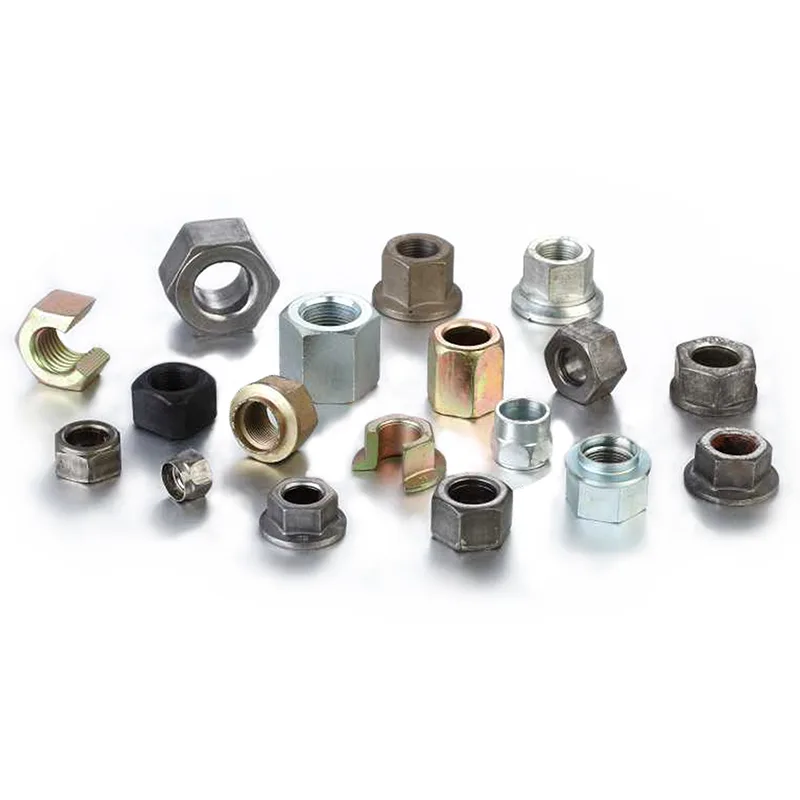

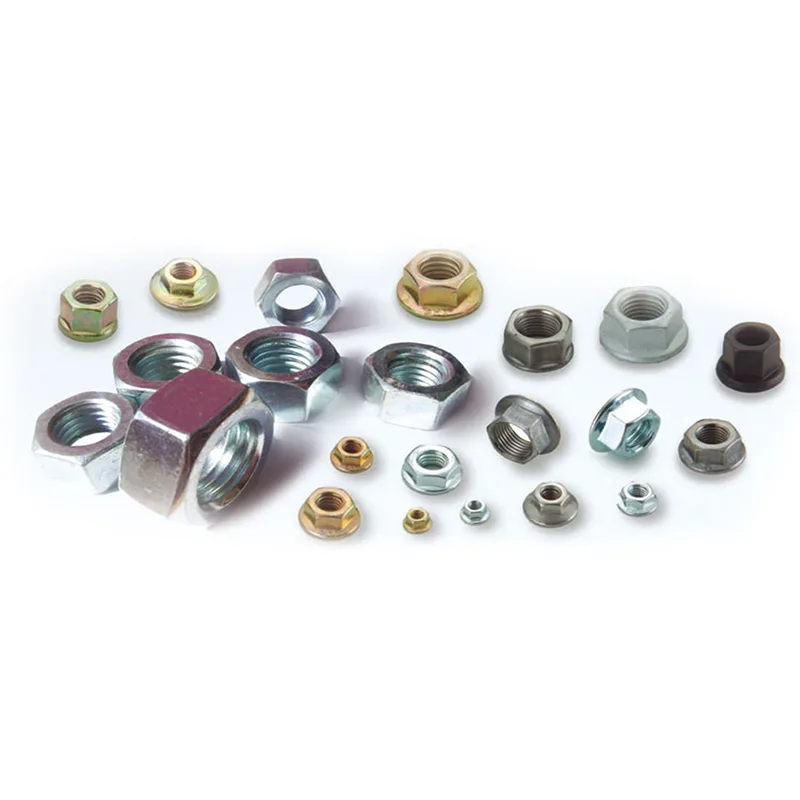

น็อตที่มีรูปทรงพิเศษหรือลบมุม

ส่วนประกอบยึดยานยนต์และเครื่องจักรกล

ถั่วอุตสาหกรรมที่มีมิติคาดหวังที่เข้มงวดมากขึ้น

ตัวยึดที่ได้รับการออกแบบทางวิศวกรรมซึ่งต้องการรูปทรงที่สอดคล้องกัน

การพิจารณากระบวนการและคุณภาพ

การขึ้นรูปน็อตหัวเย็นอาศัยการเสียรูปมากกว่าการตัดเฉือน ด้วยการเพิ่มสถานีเพิ่มเติม อดีตน็อต 7 สถานีจะช่วยปรับปรุงการไหลของวัสดุภายในและความสม่ำเสมอของพื้นผิว โดยทั่วไปผู้ซื้อจะประเมินเครื่องจักรนี้โดยพิจารณาจากความเสถียรของเครื่องมือ ความสามารถในการขึ้นรูปซ้ำ และความสามารถในการปรับให้เข้ากับการออกแบบน็อตต่างๆ

TAICHUANG สนับสนุนลูกค้าด้วยการปรับการกำหนดค่าน็อตเดิมให้สอดคล้องกับแบบผลิตภัณฑ์ คุณสมบัติของวัสดุ และเป้าหมายการวางแผนการผลิต

คำถามที่พบบ่อย

คำถามที่ 1: เหตุใดจึงเลือกรุ่นน็อต 7 สถานีแทนที่จะเป็นรุ่น 6 สถานี

สถานีเพิ่มเติมช่วยให้สามารถควบคุมการไหลของวัสดุได้ละเอียดยิ่งขึ้น และรองรับรูปทรงน็อตที่ซับซ้อนมากขึ้น

คำถามที่ 2: นี่ยังถือเป็นเครื่องมุ่งหน้าแบบเย็นหรือไม่

ใช่ มันขึ้นรูปถั่วผ่านการเสียรูปเย็นโดยไม่ต้องเอาวัสดุออก

คำถามที่ 3: จำนวนสถานีที่สูงกว่าจะเพิ่มความซับซ้อนในการตั้งค่าหรือไม่

การตั้งค่าจำเป็นต้องมีการวางแผน แต่ยังให้ความยืดหยุ่นในการขึ้นรูปที่มากกว่าอีกด้วย
